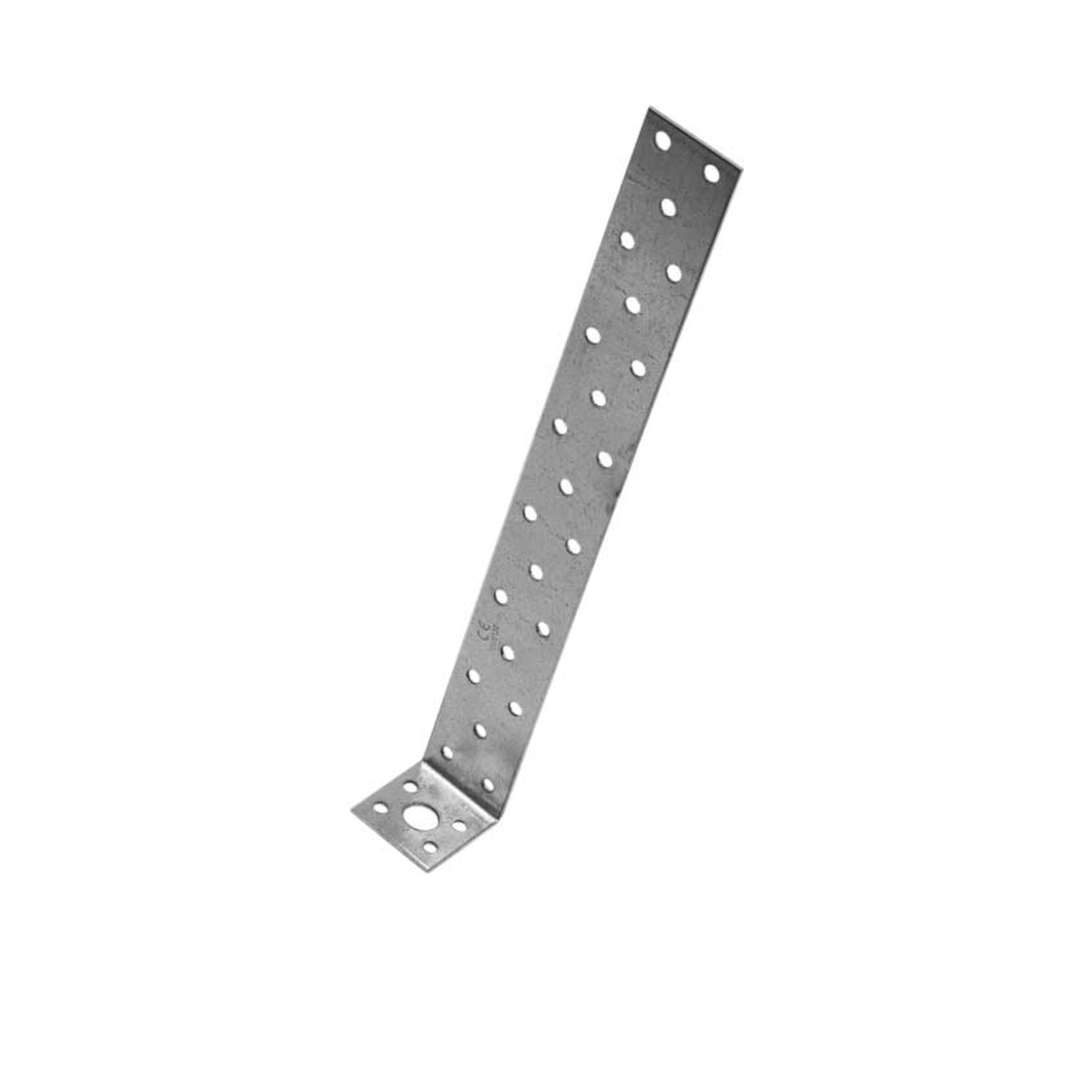

Mit Europäischer Technischer Zulassung(ETA-09/0132)Anwendung:Gutzeit-Betonflachstahlanker werden überwiegend zur zugfesten Verbindung von Stützen und Schwellen mit dem anstehen-den Beton eingesetzt. Dabei wird von einem verdrehungsfreien Lastangriff ausgegangen.Montage:Die Einbetonierungstiefe hängt von der Qualität des Betons und von der Belastung ab. Die Mindesttiefe sollte jedoch100 mm nicht unterschreiten. Der Beton sollte vor der Montage mindestens 3 Stunden aushärten. Zur Befestigung werden Kammnägel Ø 4,0 x 40, Tragfähigkeitsklasse 3/C mit einer profi lierten Länge von mindestens 31 mm eingesetzt.Die Befestigung im Beton erfolgt durch einen Bolzen bzw. durch Einbetonieren.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

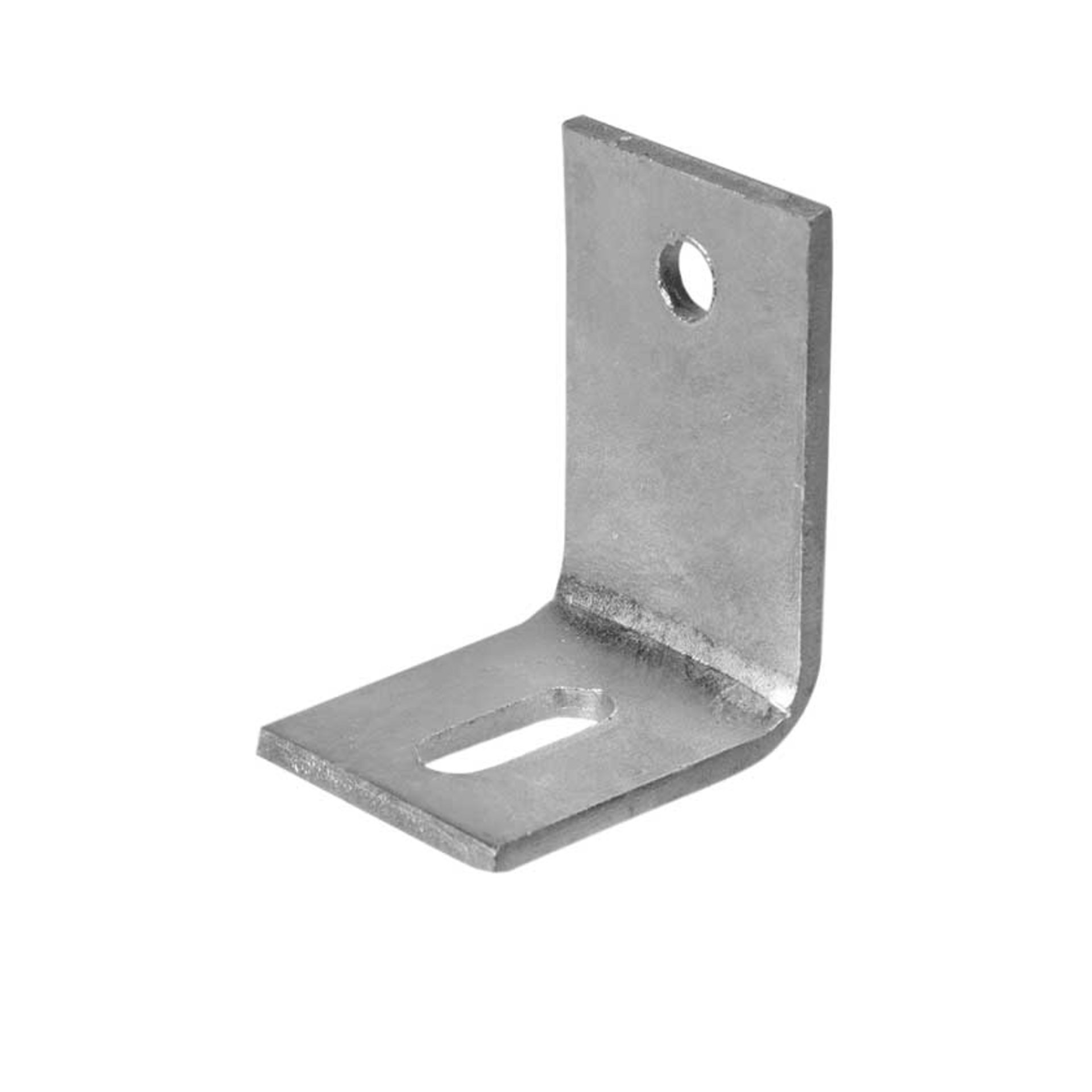

Anwendung:Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage:Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:Betonwinkel werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

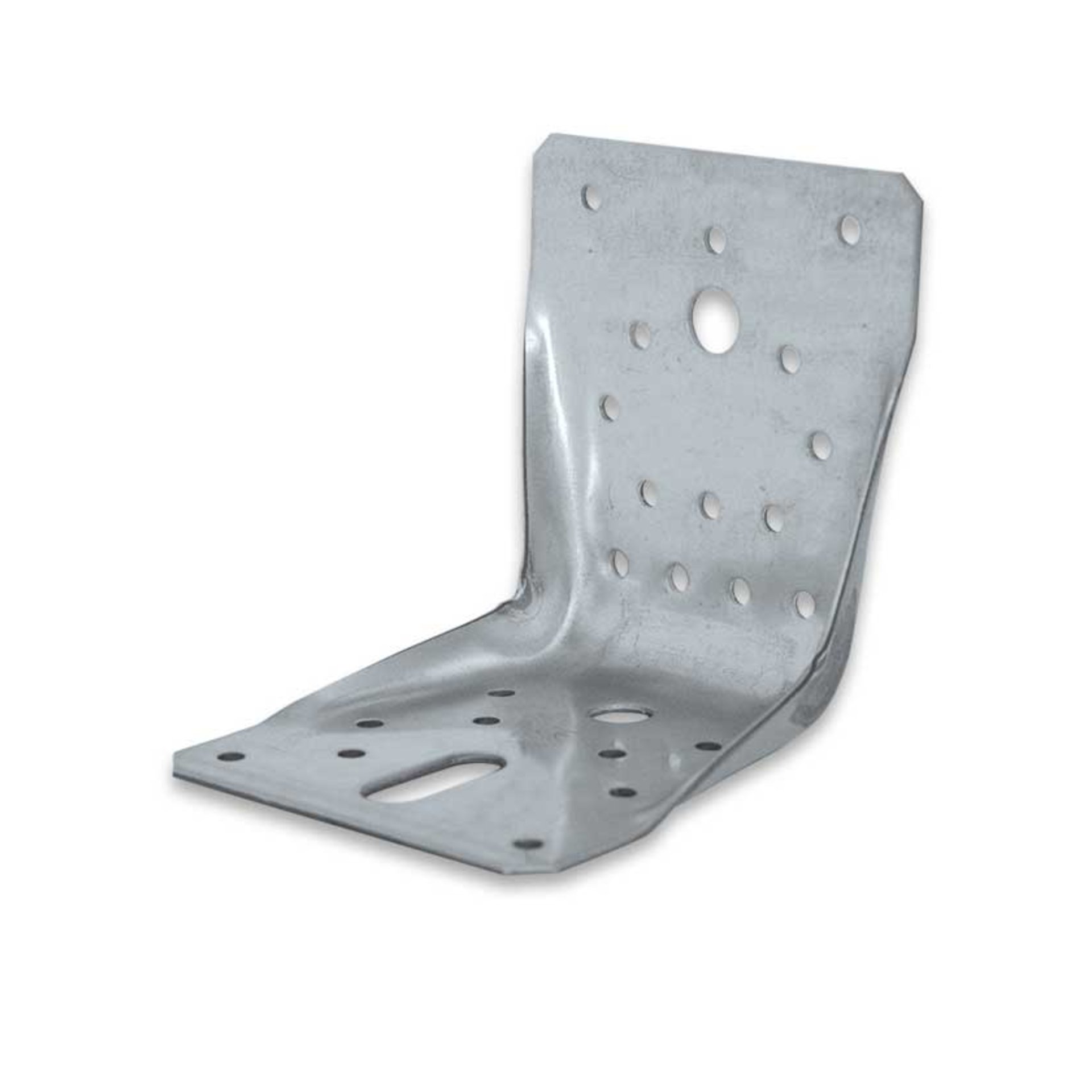

Root|Holzverbinder|Winkelverbinder|GBR Winkelverbinder GBR Winkelverbinder

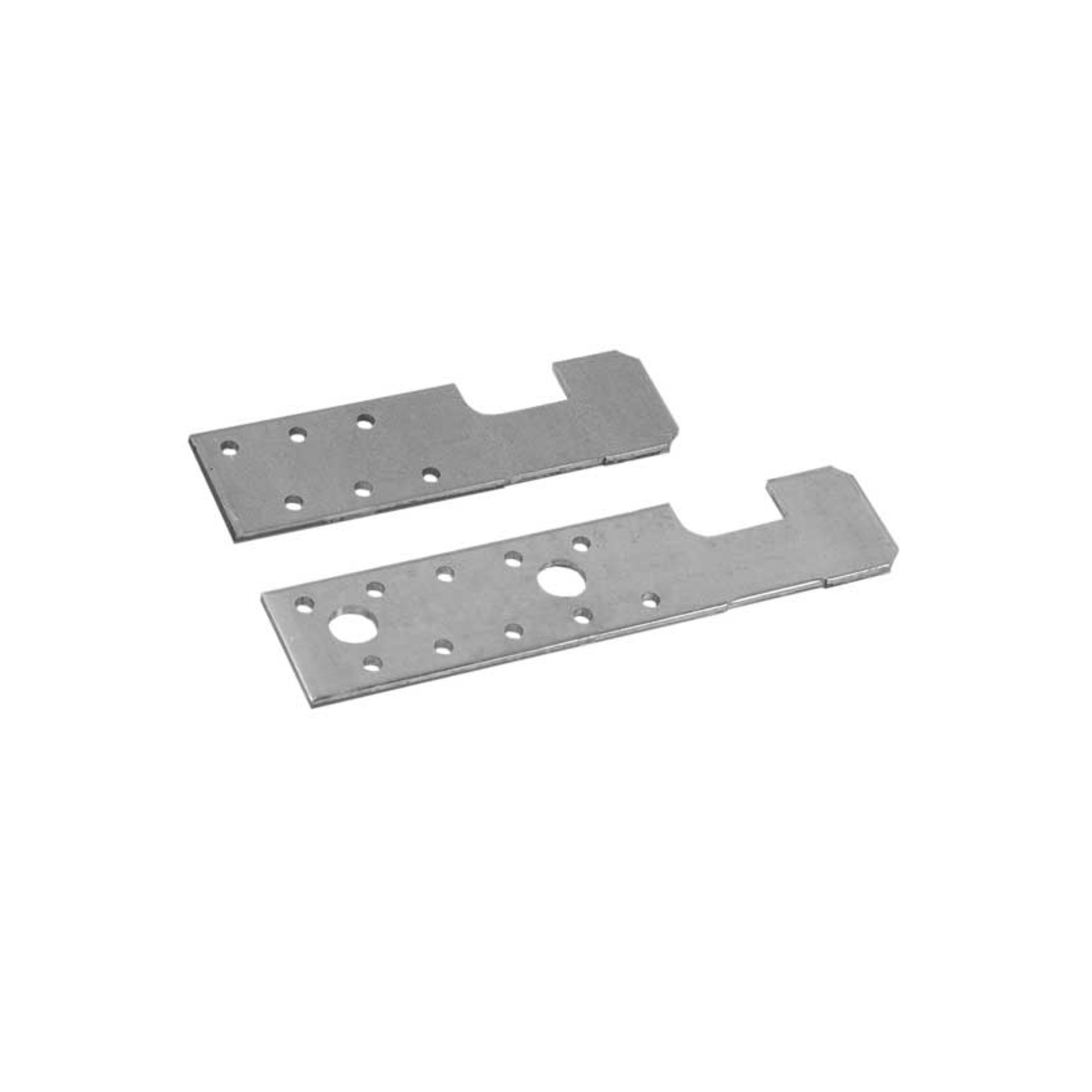

Anwendung:HE-Anker werden zur Verbindung von Holzbalken T-Trägern eingesetzt. (HE Bezeichnung für Holz & Eisen)Montage:Es müssen mindestens 2 HE-Anker pro Verbindung diagonal montiert werden. Die Verbindung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Beschlagsschrauben 5,0 x 35 (mindestens 3 Stück pro Verbindung). Alternativ können auch Bolzen M12 verwendet werden. Bei einer ungeraden Anzahl von Kammnägeln oder Schrauben sollten diese direkt in die Lochreihe über den Stahlträger eingebracht werden.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

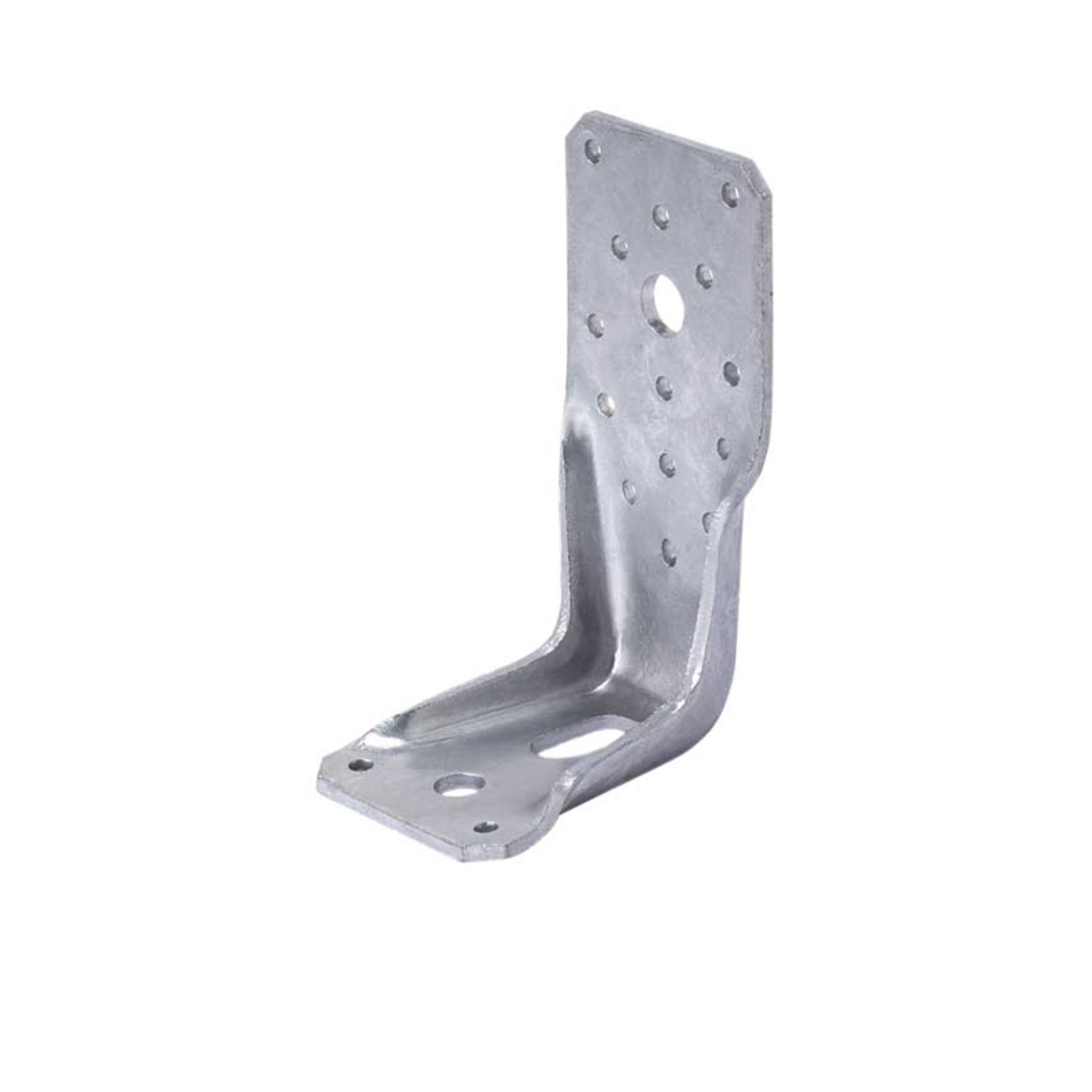

Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet.Montage:Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

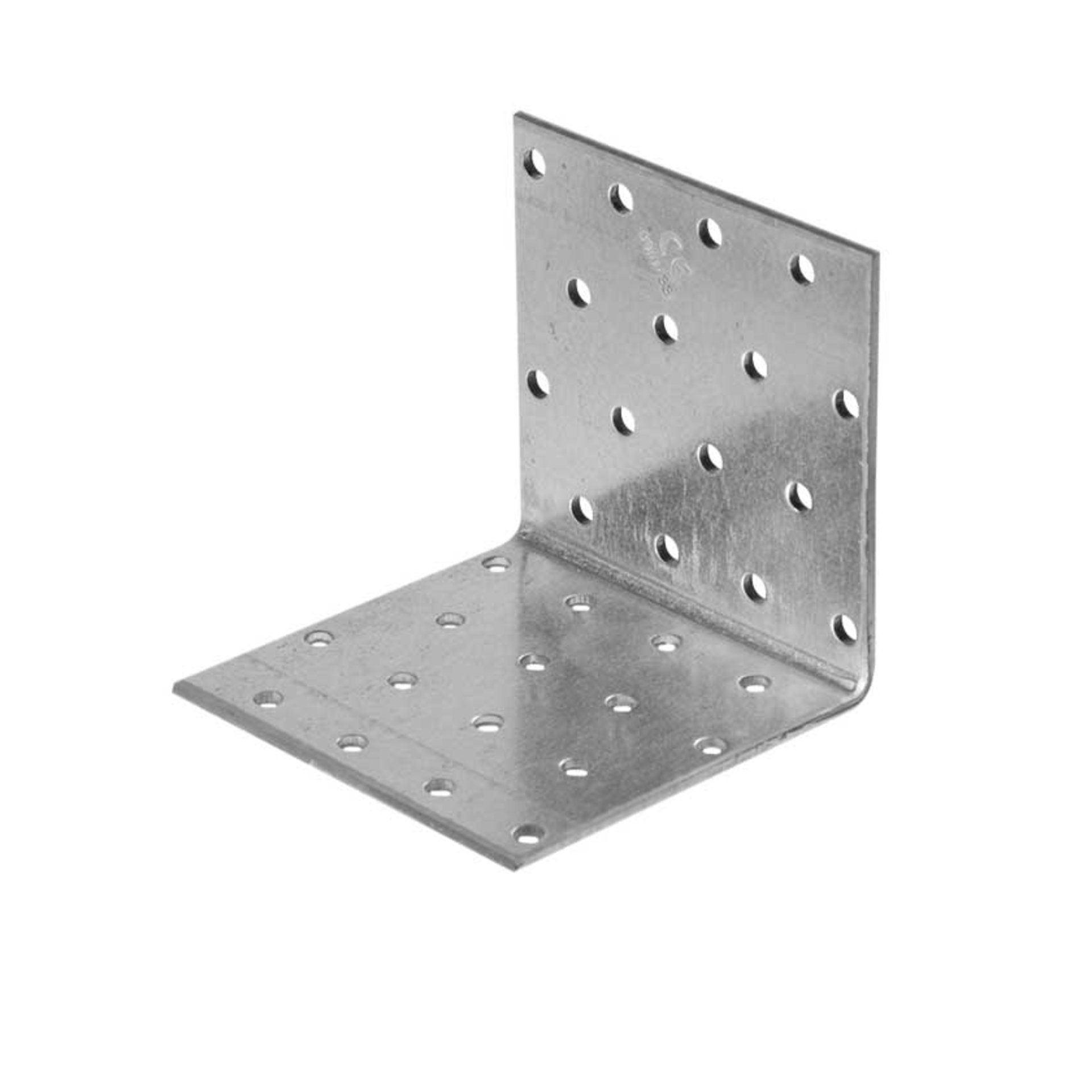

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

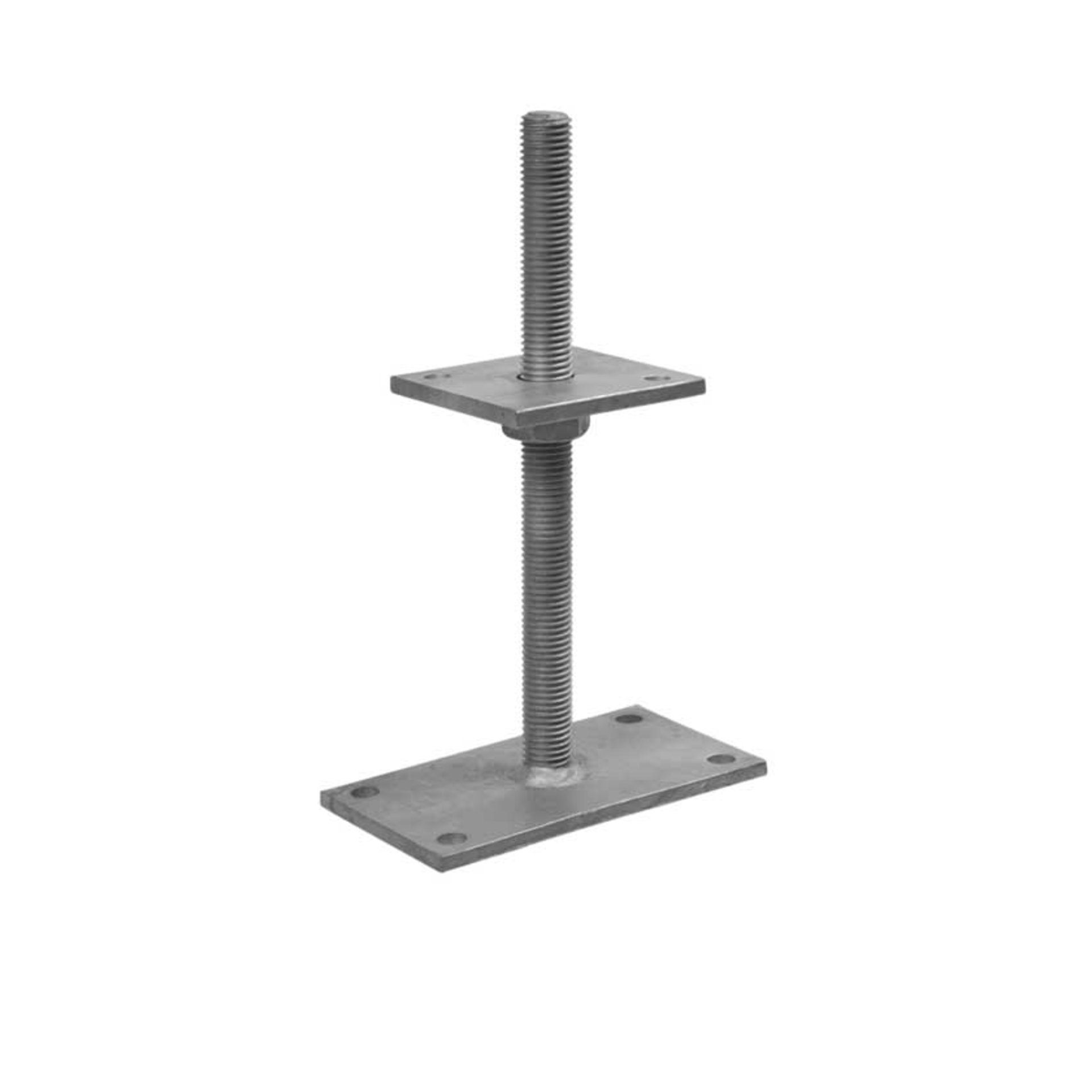

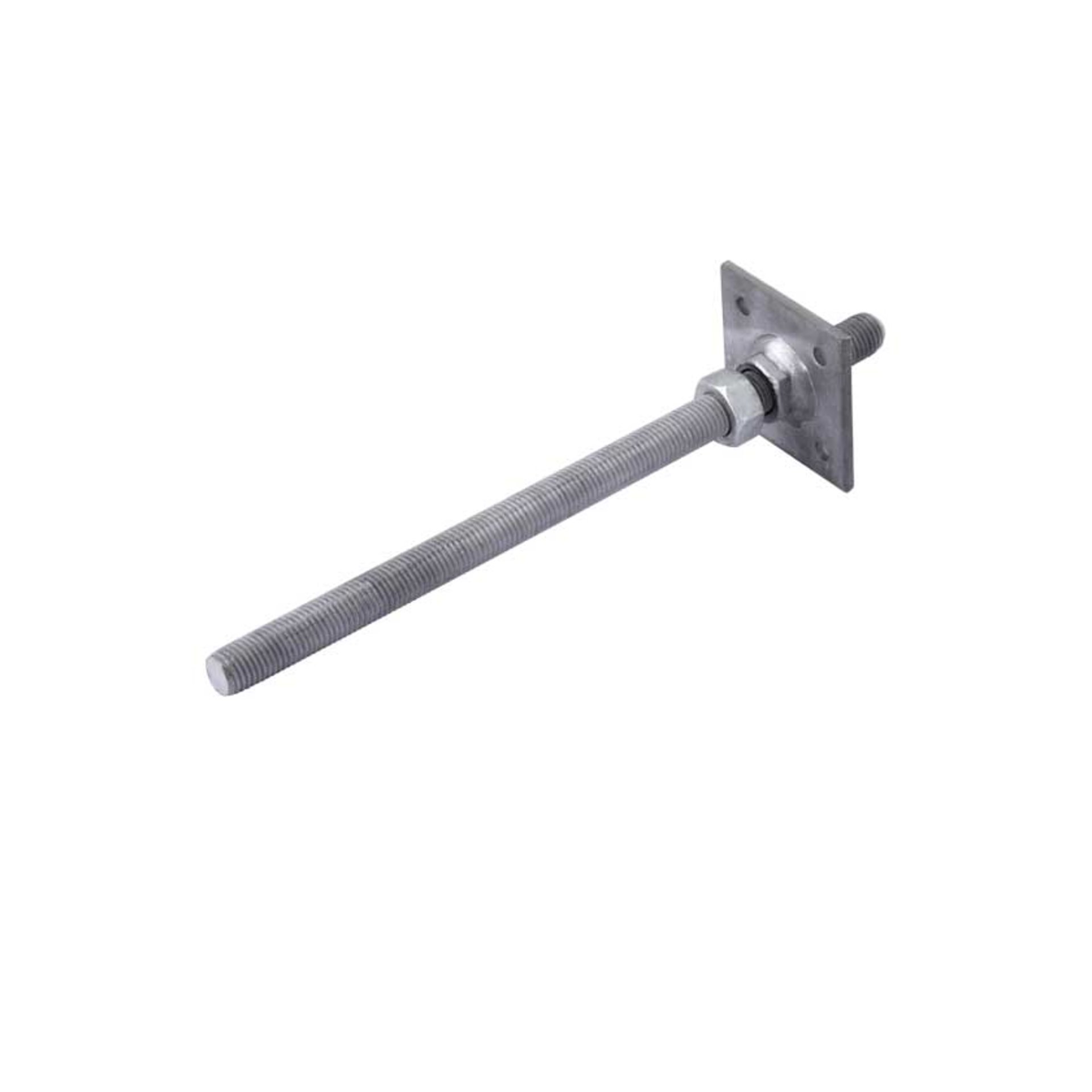

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger „FIXI“ finden im konstruktiven Holzbau aufgrund ihrer einfachen Verarbeitung zahlreiche Anwendungsfälle. Sie eignen sich für Holzstützen mit einem Querschnitt ab 10 x 10 cm und sind in der Lage große Lasten zu tragen.Montage:Für die Montage wird der Pfostenträger stirnseitig mit Holzbauschrauben der Größe 5 x 80 befestigt. Nach der Höheneinstellung wird er mit Kontermuttern fixiert. Die Verbindung mit dem Beton erfolgt über Ankerbolzen.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JO4Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461Auch nach dem Einbau höhenverstellbar!

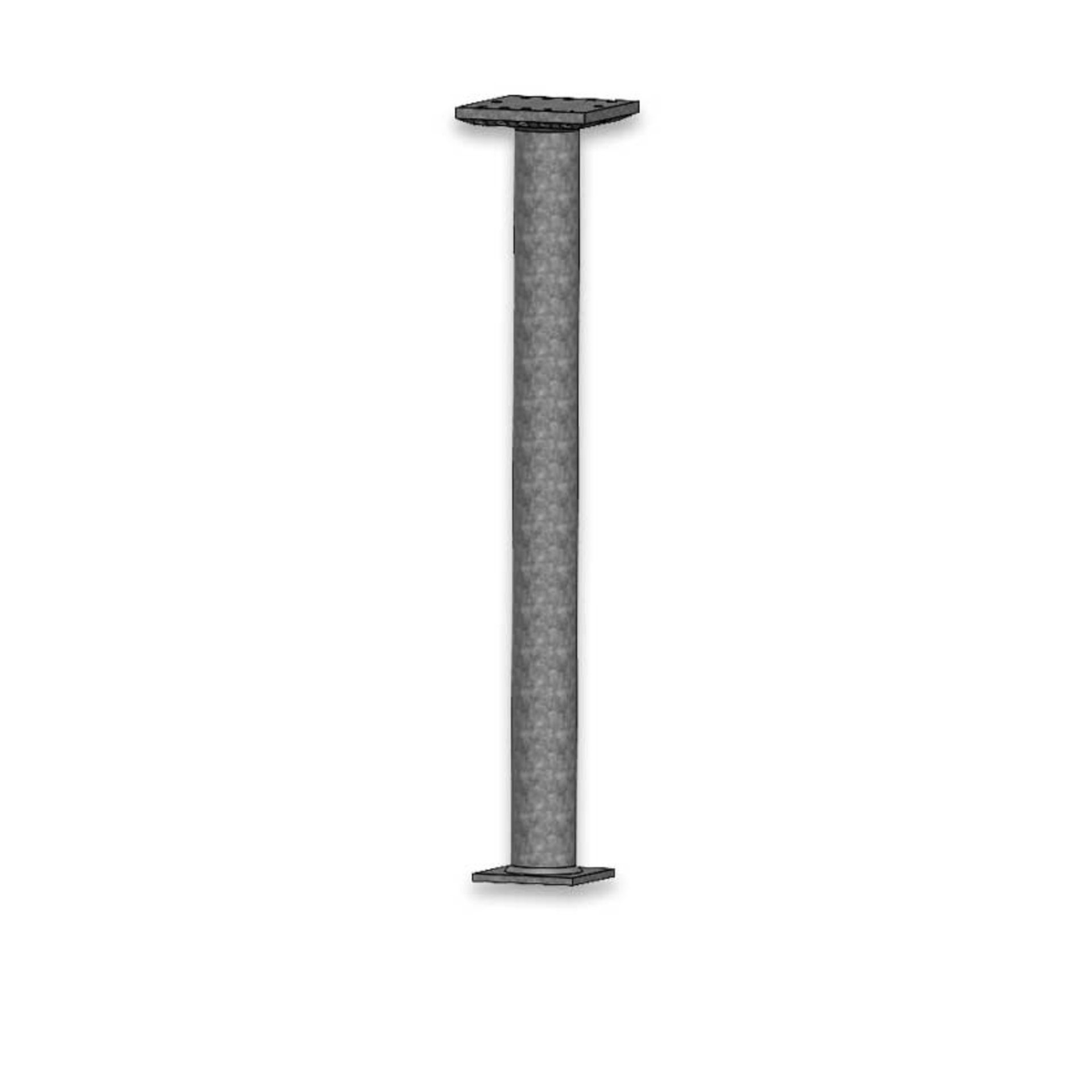

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Der Pfostenträger „FIXI“ mit Rohrdolle in Beton findet im Holzbau aufgrund der einfachen Verarbeitung zahlreiche Anwendungsfälle. Er eignet sich besonders für Holzstützen mit einem Querschnitt ab 10 x 10 cm. Aufgrund seiner stabilen Ausführung ist er in der Lage besonders große Lasten zu tragen.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig mit Holzbauschrauben der Größe 5 x 80 befestigt.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

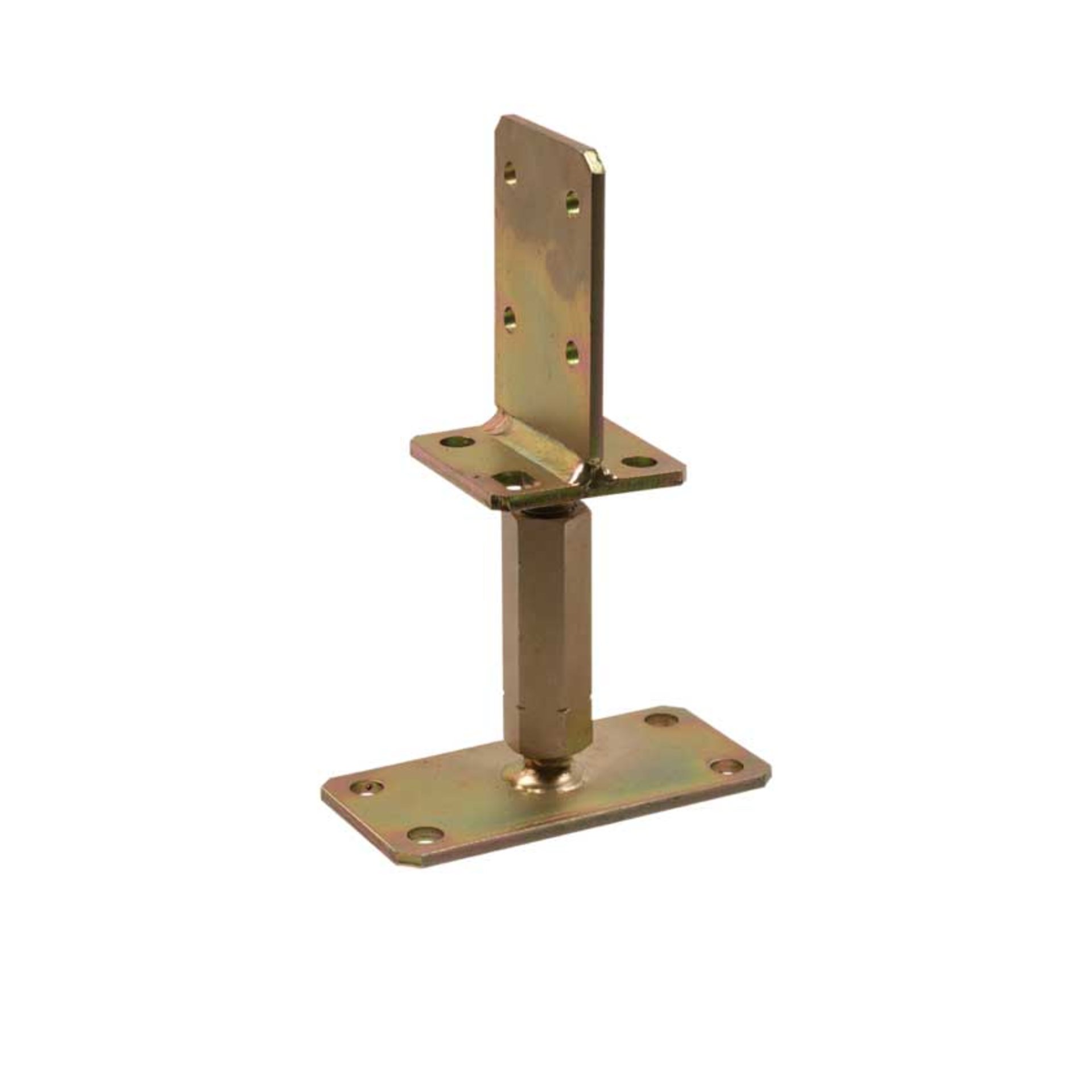

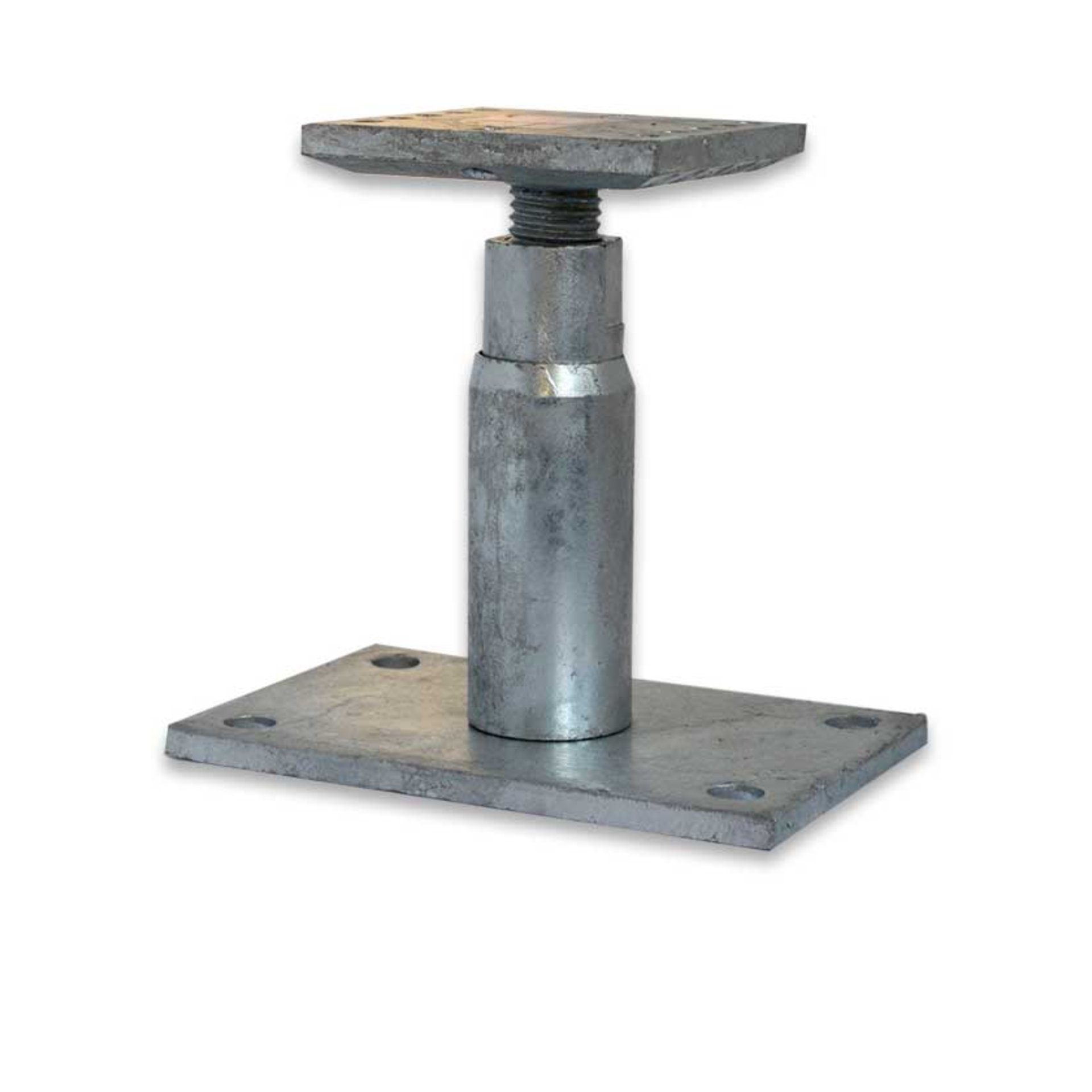

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Pfostenständer werden auf dem Beton mittels Dübel, Bolzen o.ä befestigt. Für die Befestigung an den Pfosten wird der Pfosten eingeschlitzt und mit Stabdübeln verbunden.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:Alle Teile werden galvanisch verzinkt und gelbchromatiert. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.Auch nach dem Einbau höhenverstellbar!Grundhöhe 140 mm / max. Höhenverstellung 70 mm

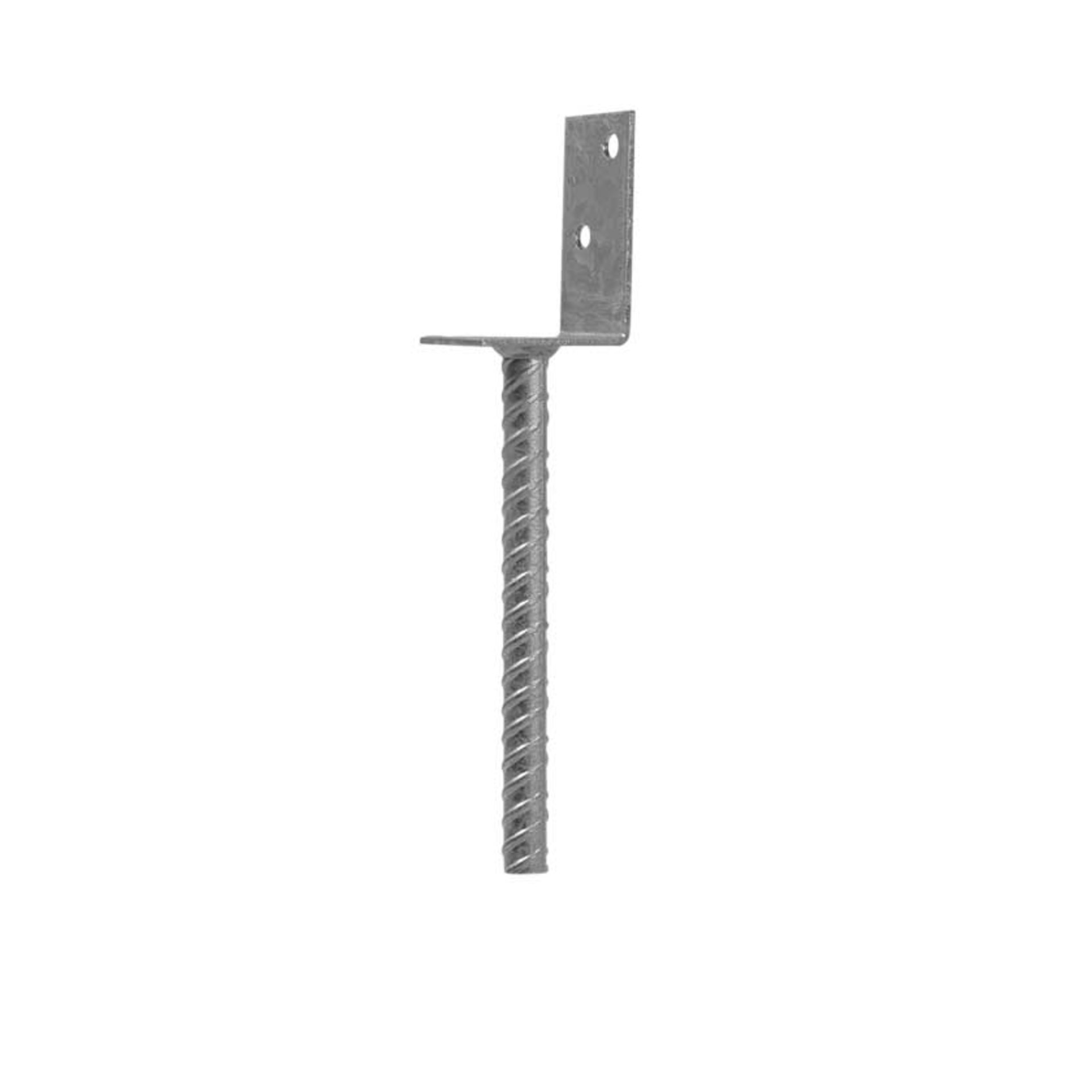

Anwendung:Pfostenträger Typ L werden zur Befestigung von Holzpfosten in Betonfundamenten eingesetzt.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

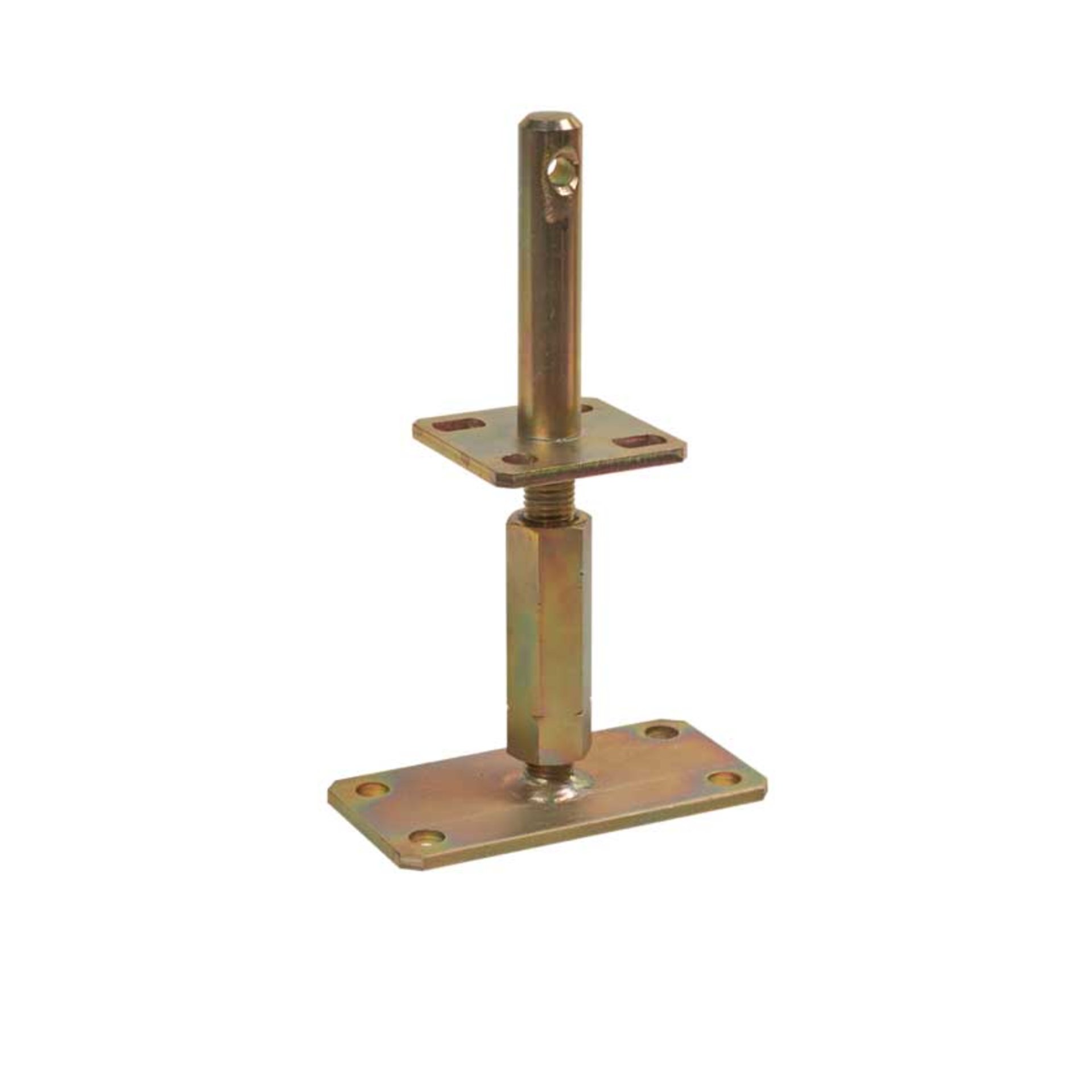

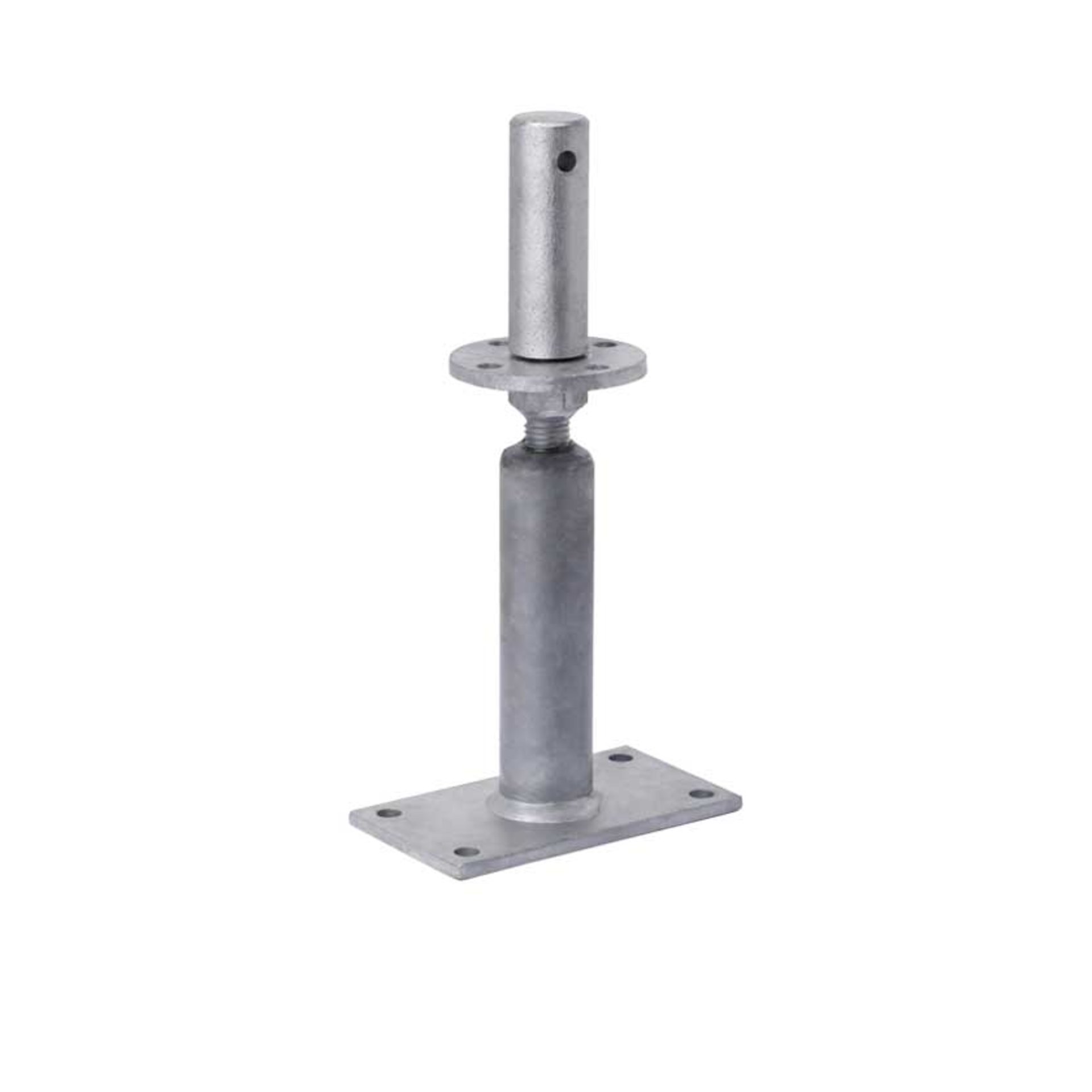

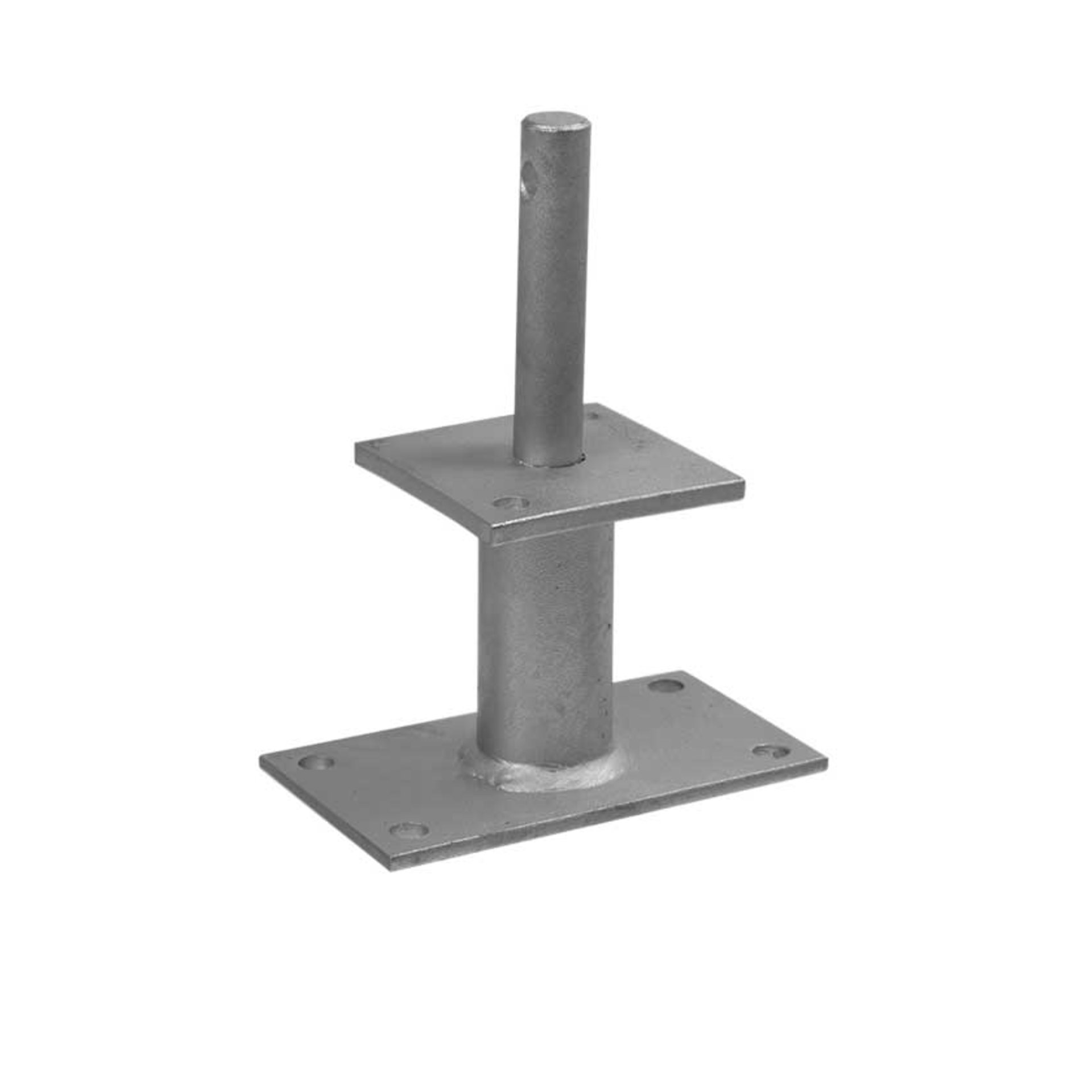

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger Typ I werden zur Befestigung in Leichtbautenwie z.B. Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung werden sie bevorzugt für anspruchsvolle Konstruktionen eingesetzt.Montage:Pfostenträger werden auf dem Beton mittels Dübel, Bolzen o.ä befestigt. Im Hirnholz wird eine Bohrung mit dem Durchmesser des Zapfens hergestellt. Danach wird der Zapfen eingeführt und mit einem Stabdübel verbunden.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt und gelbchromatiert. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.Auch nach dem Einbau höhenverstellbar!Grundhöhe 140 mm / max. Höhenverstellung 70 mm

Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 8/8 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Verbindung auf Beton mit Hilfe von Ankerdübel. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 40 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Feinjustierung.Stahlqualität:S235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461SicherheitshinweiseDownload als PDF

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird auf der Bodenplatte verankert. Für die Montage wird der Zapfen des Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Feinjustierung.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 8 / 8 cm geeignet. Die Montage erfolgt von der Stirnseite aus.Montage:Für die Montage wird der der Pfostenträger stirnseitig an das Kopfholz geschraubt. Die Verbindung auf Beton erfolgt mittels Dübel oder Ankerbolzen.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004                 Gewindestange S 355 JOKorrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 146170 mm höhenverstellbar / Gewinde M24

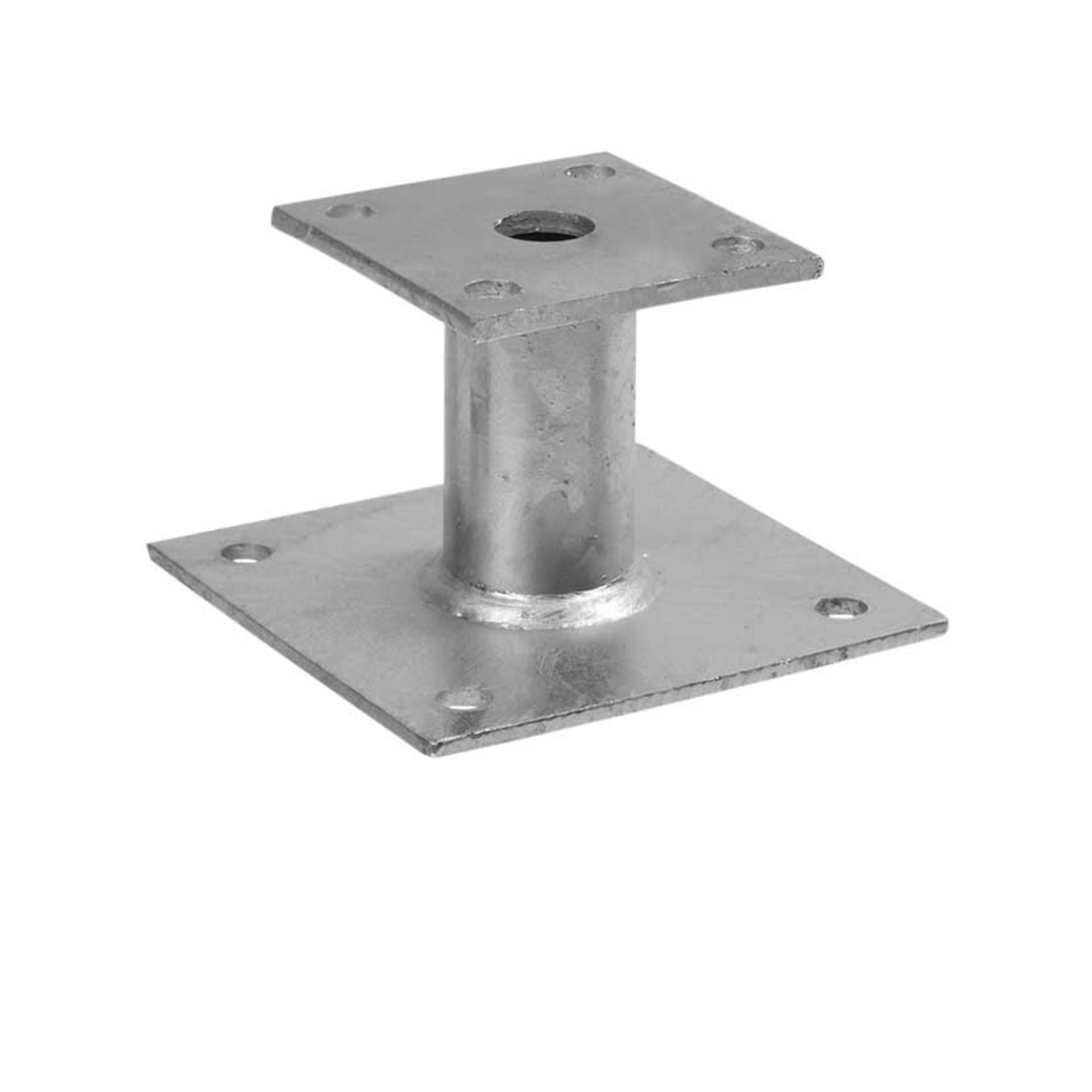

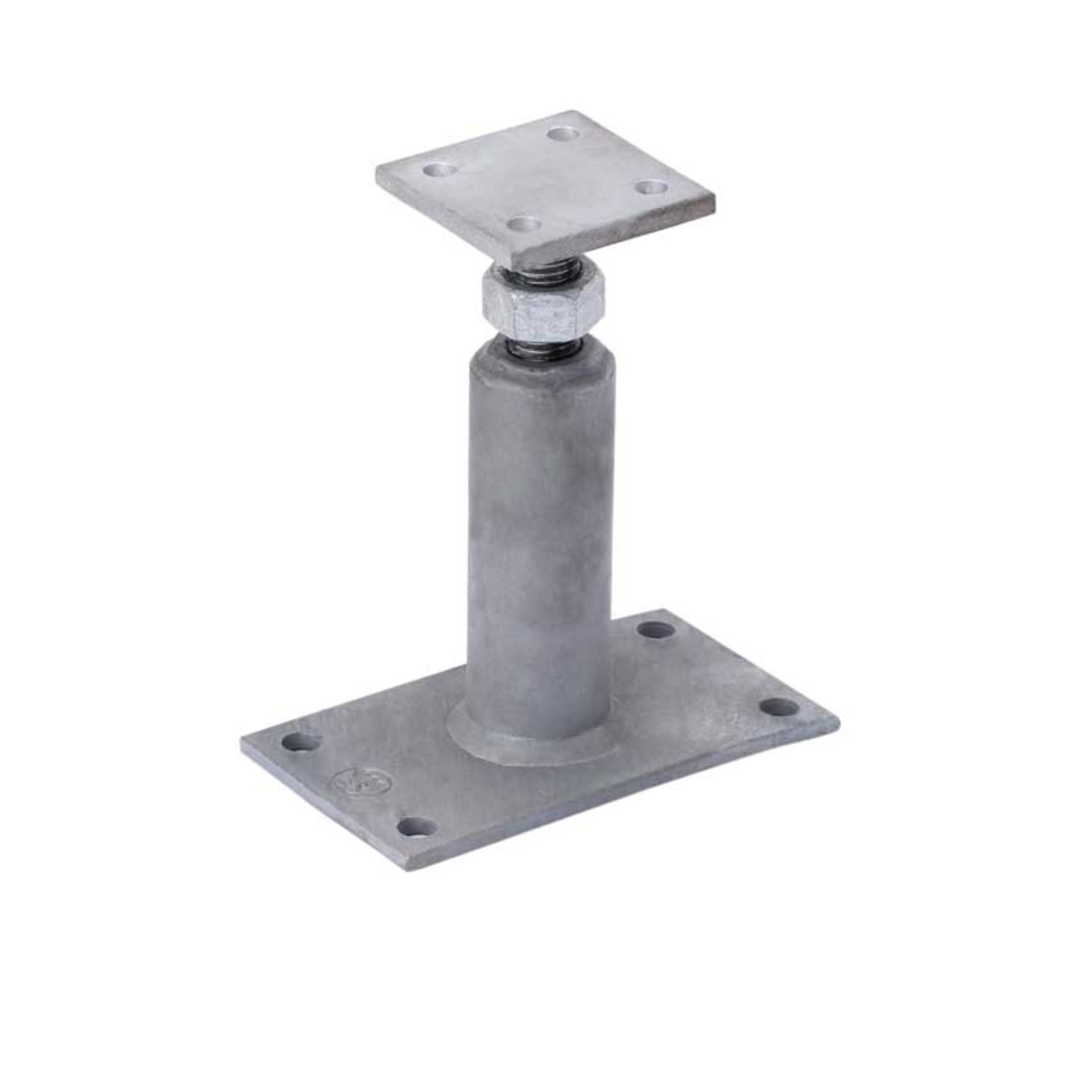

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger Typ P eignen sich besonders zum unsichtbaren Einbau, in dem große Kräfte aufgenommen werden müssen. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Der Pfostenträger wird stirnseitig an das Kopfholz geschraubt. Die Verbindung zum Beton erfolgt mittels Dübel, Anker o.ä.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461Extra stabile Ausführung!

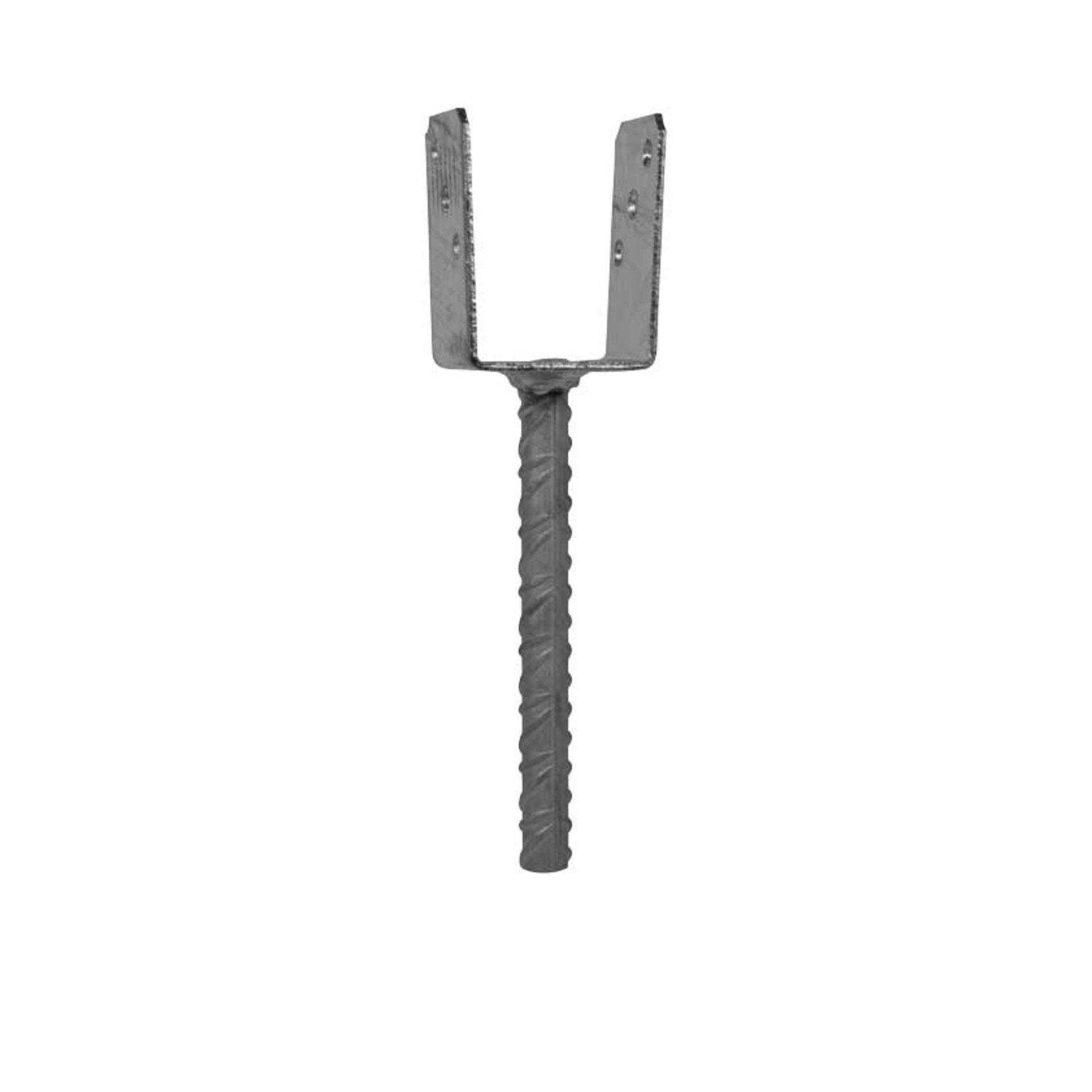

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger U werden zur Befestigung von Holzstützen und Pfosten in Betonfundamenten eingesetzt. Sie ermöglichen eine sichere und einfache Befestigung und werden überwiegend für Leichtbauten eingesetztMontage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Riffeldolle: B 550 BR + AC gemäß DS 10080:2006Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

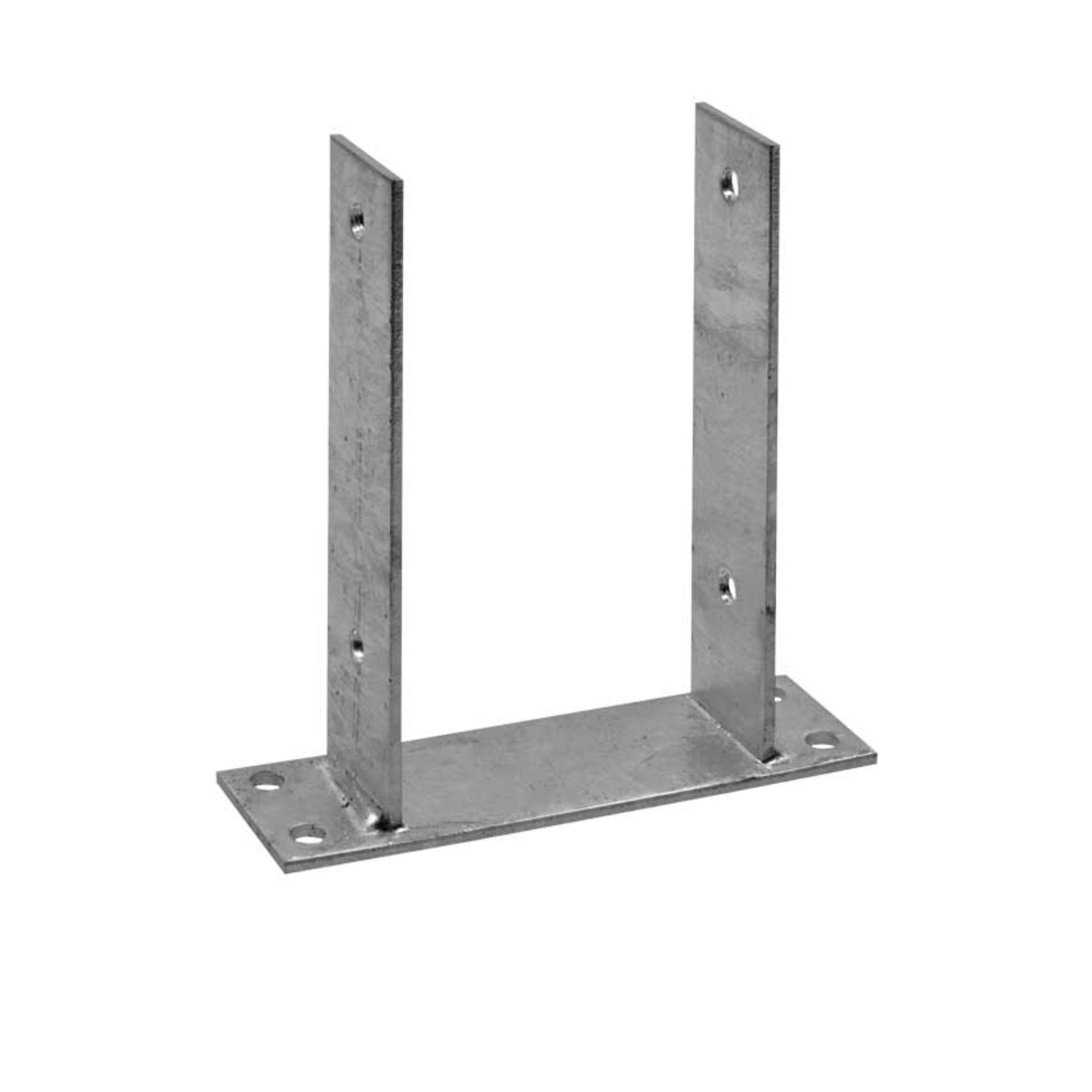

Anwendung:Pfostenständer U werden zur Befestigung stabiler Holzkonstruktionen z.B. Pfosten für Windschutzzäune auf Beton oder Mauerwerk eingesetzt.Montage:Die Montage erfolgt auf Beton mittels Dübel, Anker o.ä.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461SicherheitshinweiseDownload als PDF

Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025 : 2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025 : 2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

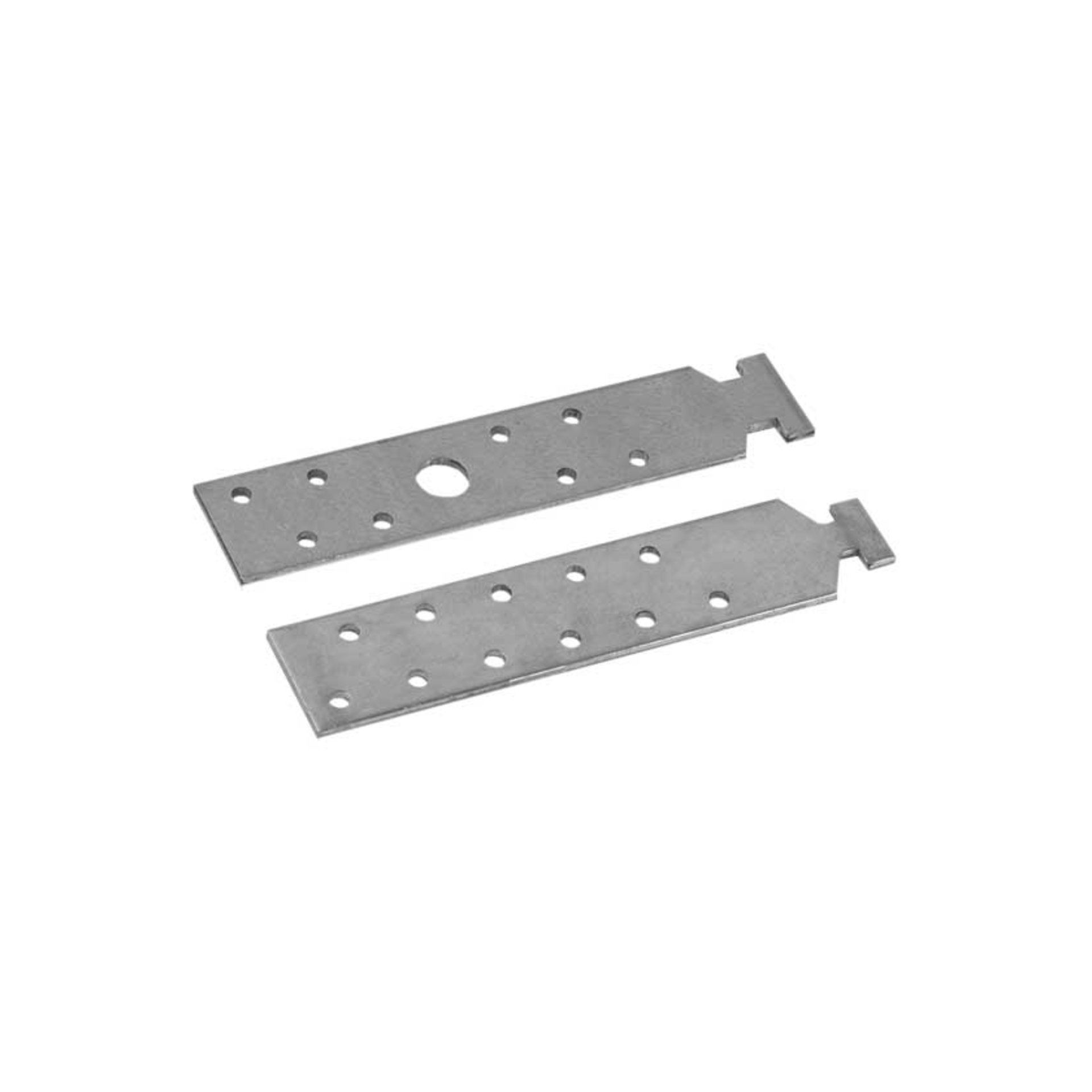

Anwendung:Profilanker werden zur Befestigung von Holzbalken an Profilleisten (Halfenschienen) eingesetzt.Montage:Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die mindest Holzbreite sollte 80 mm betragen.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
