Betonflachstahlanker 400 mm/ Starke Ausführung 40 x 400 x 40
11.898,81 €
Produktinformationen "Betonflachstahlanker 400 mm/ Starke Ausführung 40 x 400 x 40"
(ETA-09/0132)
Anwendung:

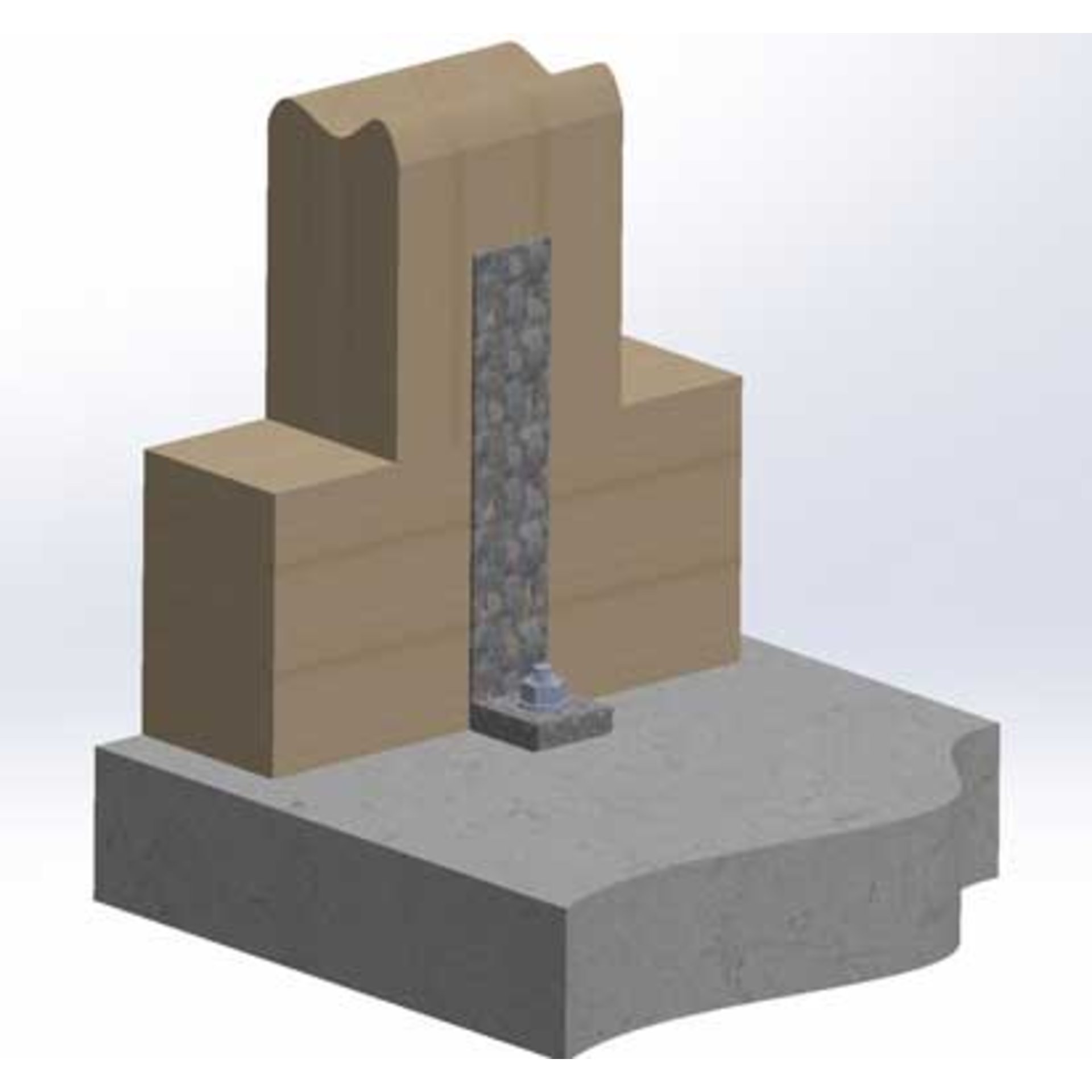

Gutzeit-Betonflachstahlanker werden überwiegend zur zugfesten Verbindung von Stützen und Schwellen mit dem anstehen-den Beton eingesetzt. Dabei wird von einem verdrehungsfreien Lastangriff ausgegangen.
Montage:
Die Einbetonierungstiefe hängt von der Qualität des Betons und von der Belastung ab. Die Mindesttiefe sollte jedoch
100 mm nicht unterschreiten. Der Beton sollte vor der Montage mindestens 3 Stunden aushärten. Zur Befestigung werden Kammnägel Ø 4,0 x 40, Tragfähigkeitsklasse 3/C mit einer profi lierten Länge von mindestens 31 mm eingesetzt.
Die Befestigung im Beton erfolgt durch einen Bolzen bzw. durch Einbetonieren.
Stahlqualität:
DX51D + Z 275 gemäß DIN EN 10327:2004
(siehe hierzu auch Zulassung)
Korrosionsschutz:
275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

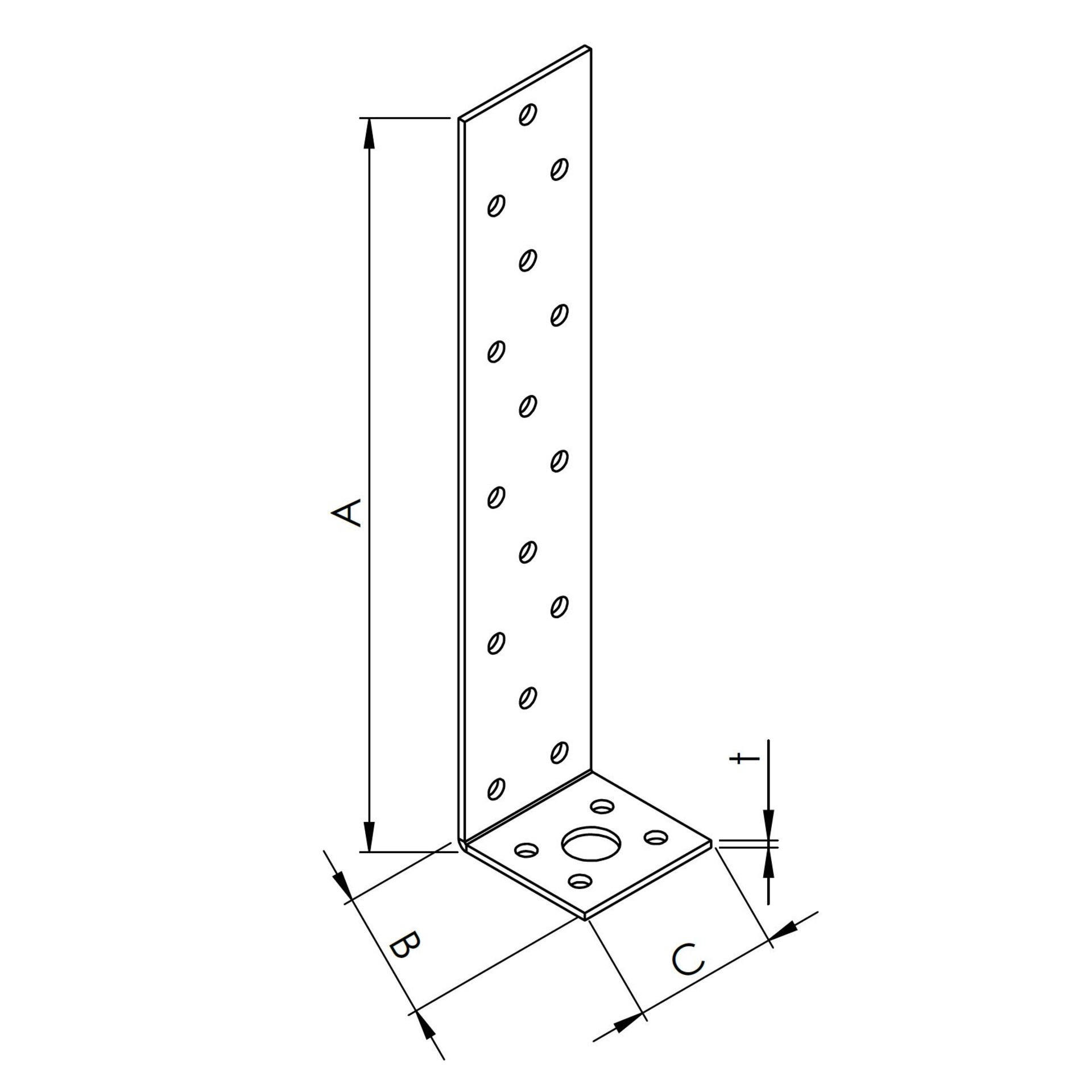

| Maß A: | 400 mm |
|---|---|
| Maß B: | 40 mm |
| Maß C: | 40 mm |
| Maß t: | 4 mm |
