Stützenf Typ I auf Bet 230mm Höhenvst =70mm 100 x 230-300 x 24
11.898,81 €
Produktinformationen "Stützenf Typ I auf Bet 230mm Höhenvst =70mm 100 x 230-300 x 24"
(ETA-13/1063)
Anwendung:
Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.
Montage:
Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.
Die Verbindung auf den Beton erfolgt über Ankerbolzen.
Stahlqualität:
S 235 JR gemäß EN 10025:2004
Gewindestange: S 355 JO4
Korrosionsschutz:
rundum feuerverzinkt, Zinkschichtdicke
ca. 55 μm gemäß DIN EN 1461
70 mm höhenverstellbar!

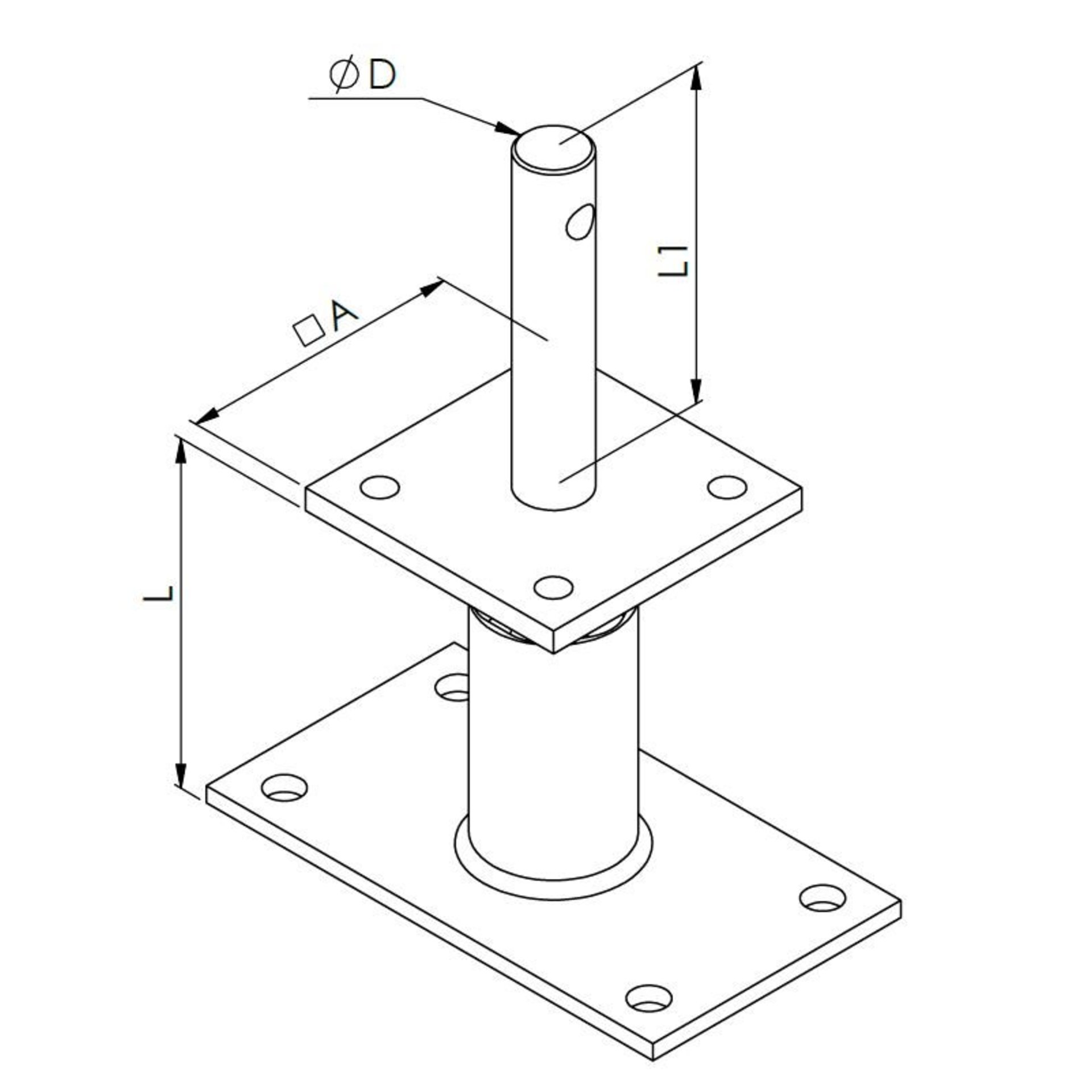

| Anzahl Ø11: | 4 |
|---|---|
| Anzahl Ø13: | 4 |
| L1: | 120 |
| Maß A: | 100 mm |
| Maß L: | 230-300 mm |
| ØD: | 24 |
