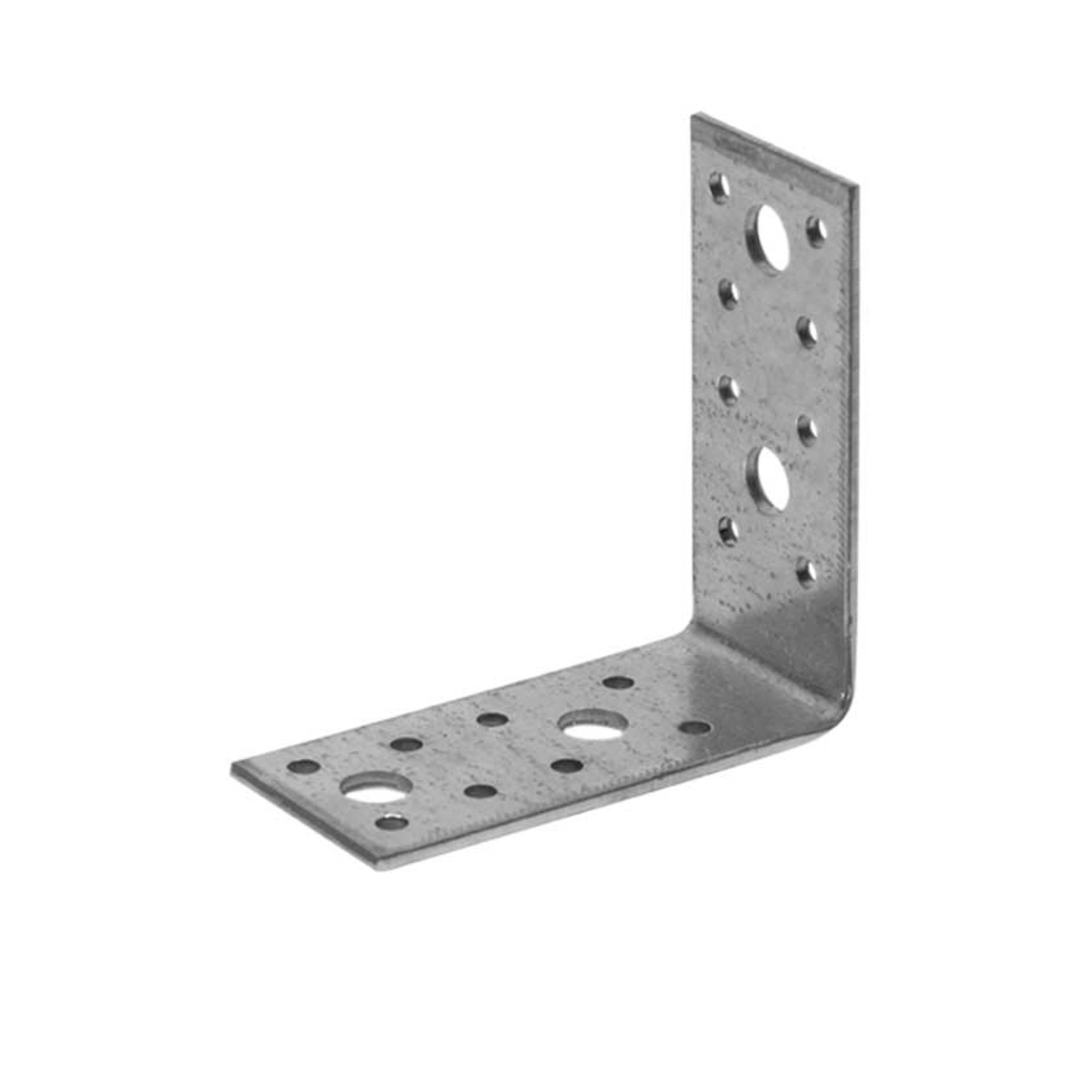

Winkelverbinder mit Kombilochung 90 x 90 x 40
11.898,81 €
Produktinformationen "Winkelverbinder mit Kombilochung 90 x 90 x 40"
(ETA-09/0133)
Anwendung:
Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.
Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.
Montage:
Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.
Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.
Stahlqualität:
DX51D + Z 275 gemäß DIN EN 10327:2004
(siehe hierzu auch Zulassung)
Korrosionsschutz:
275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
| Anzahl Schenkel A Ø5: | 8 |
|---|---|
| Anzahl Schenkel B Ø5: | 8 |

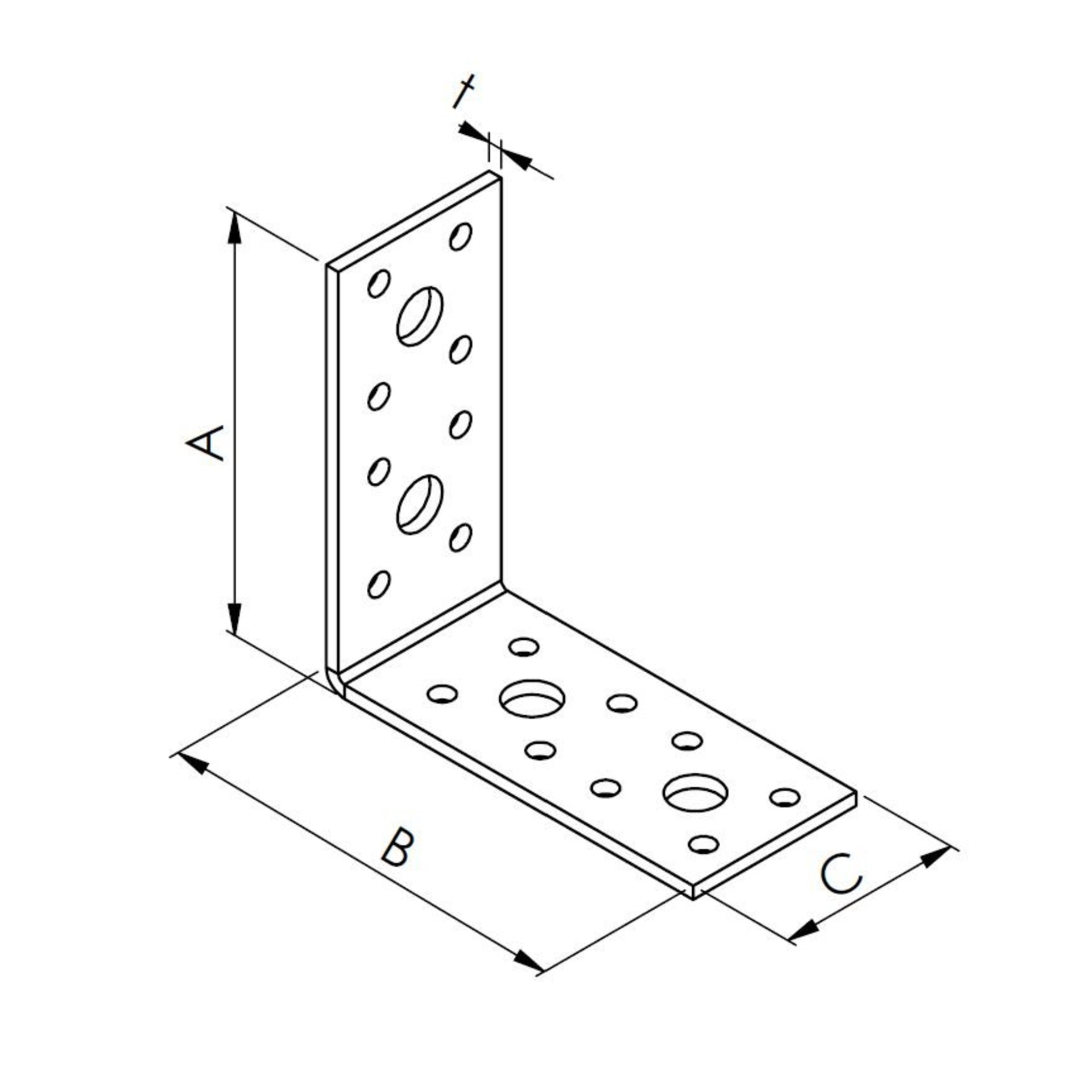

| Maß A: | 90 mm |
| Maß B: | 90 |
| Maß C: | 40 |
| t: | 3 |
