Anwendung:Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage:Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:Betonwinkel werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

Root|Holzverbinder|Winkelverbinder|GBR Winkelverbinder GBR Winkelverbinder

Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet.Montage:Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

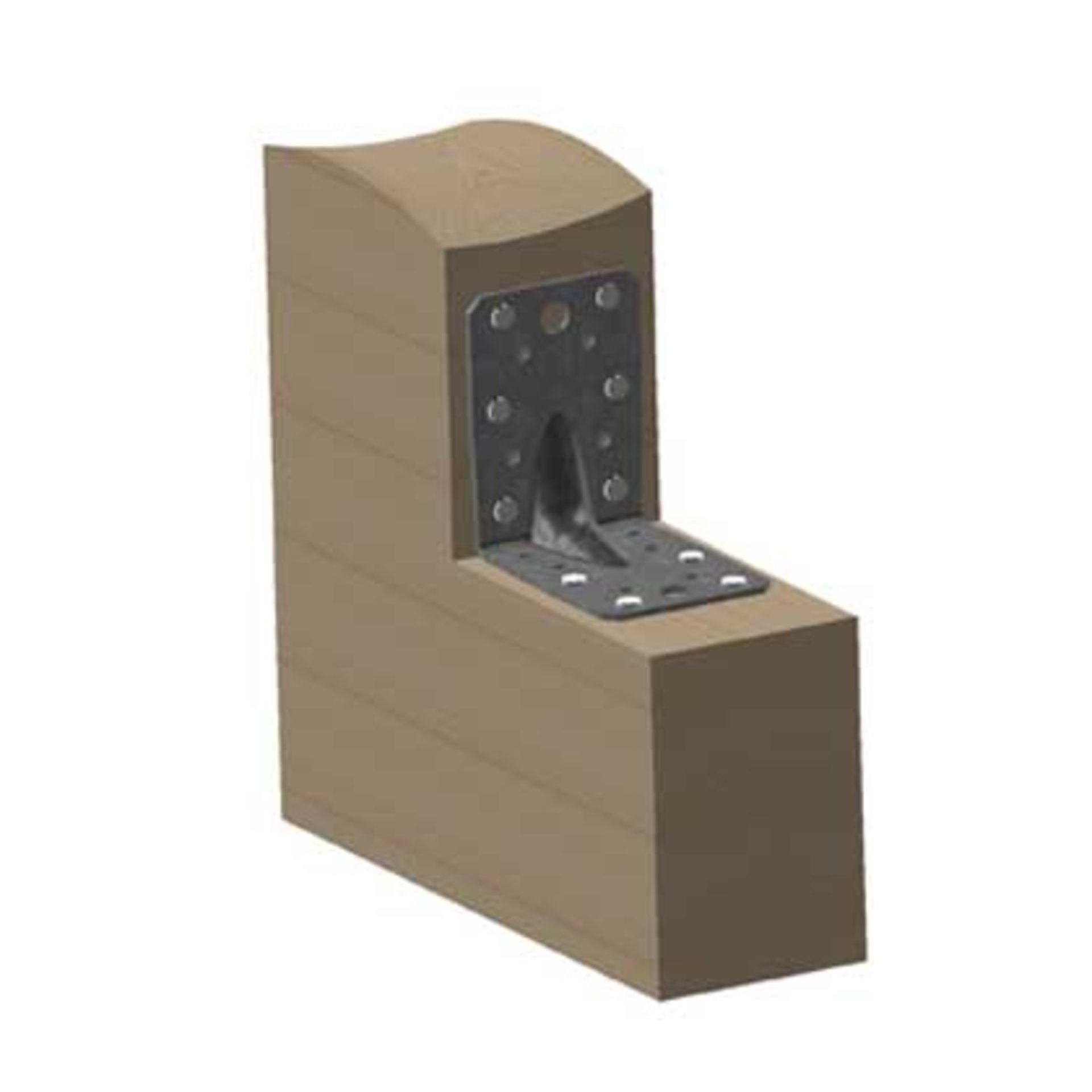

Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Die Gutzeit Winkelverbinder mit Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Durch den großen Verstärkungssteg erhält dieses Produkt eine hohe Stabilität und ist besonders geeignet für Anschlüsse, bei denen hohe Kräfte übertragen werden müssen.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Anschluss Träger/Winkelverbinder: Die Kammnägel sollten unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Anschluss Pfette/Winkelverbinder: Auslassen der unteren Nagellöcher. Anzahl und Länge der Kammnägel sind abhängig von der jeweiligen Belastung.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

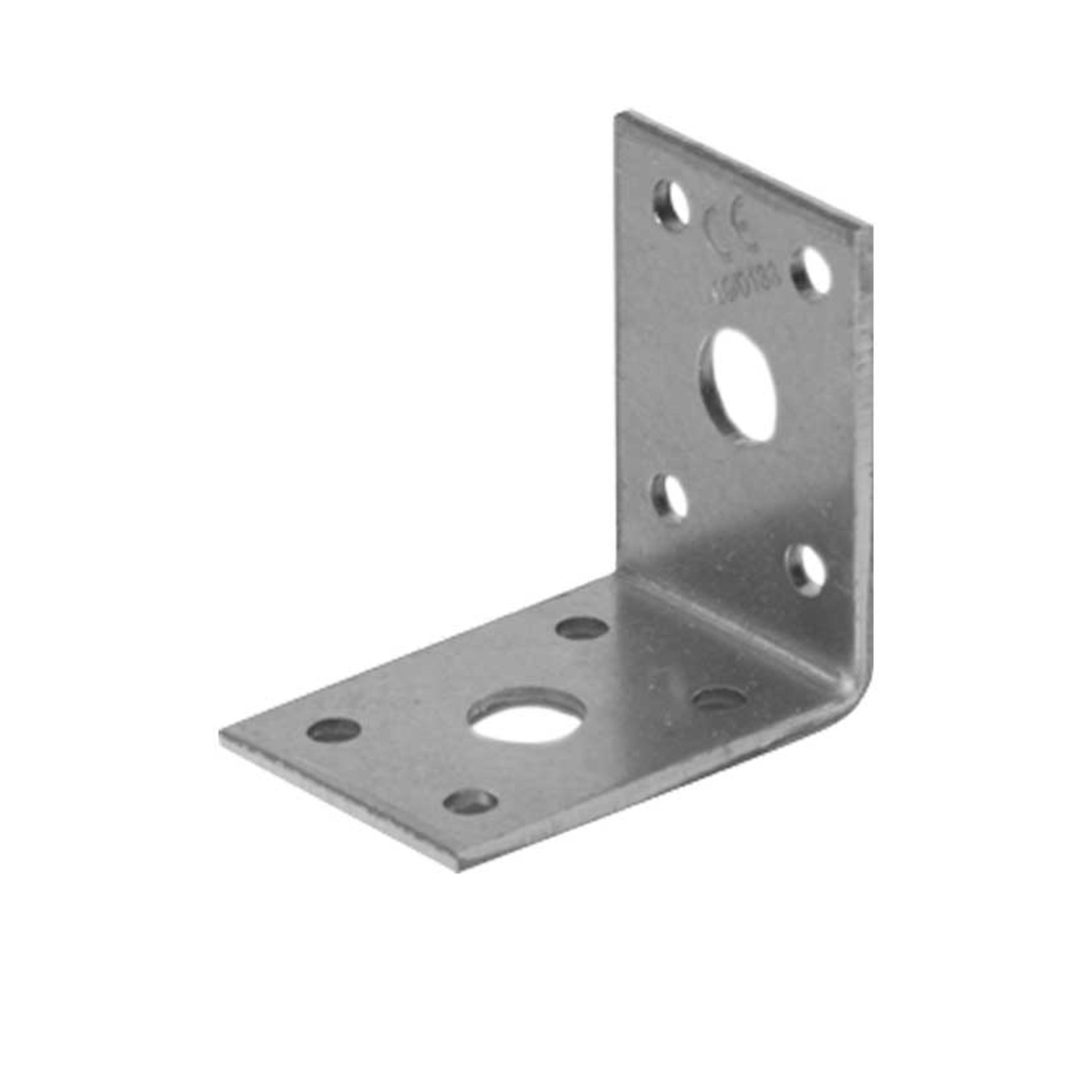

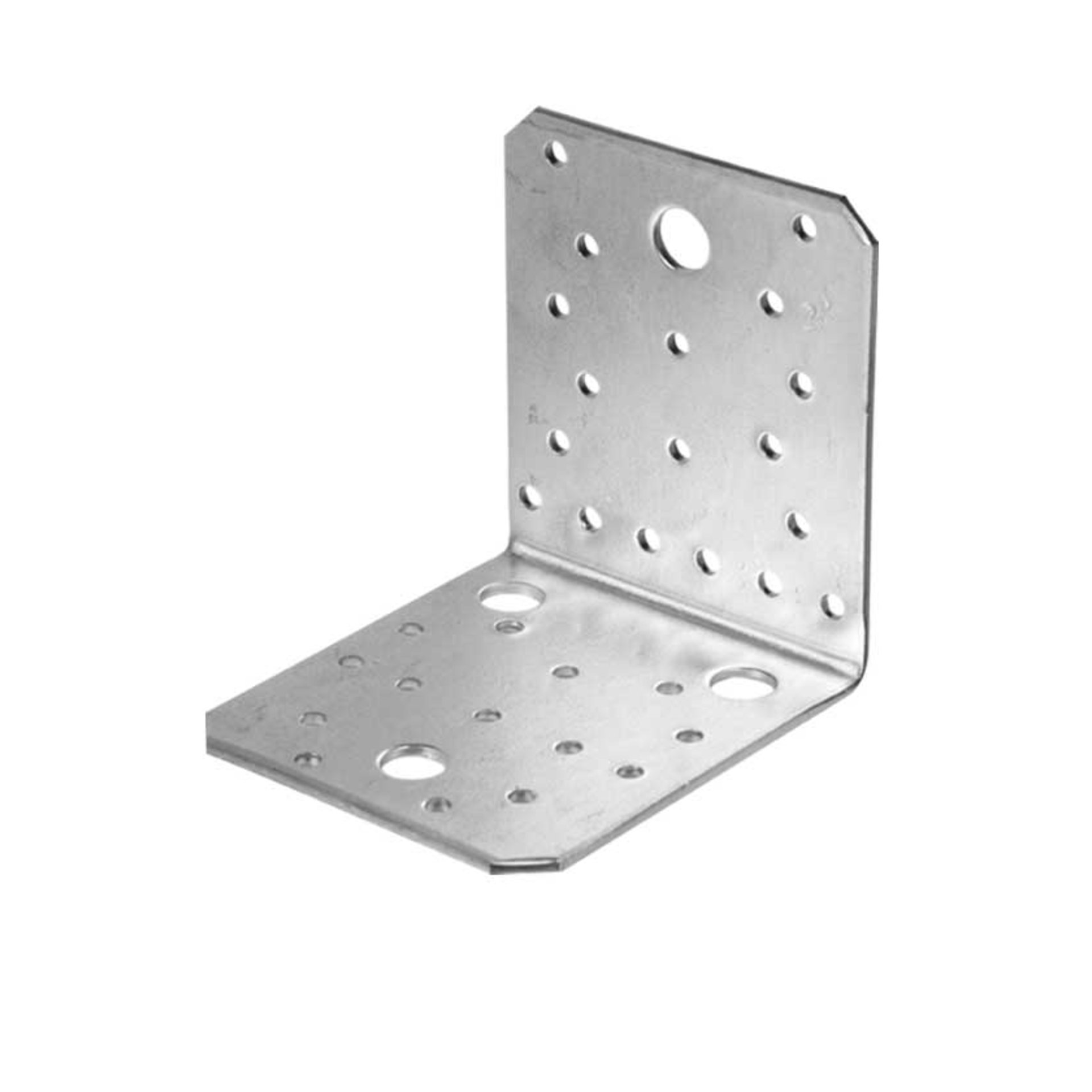

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

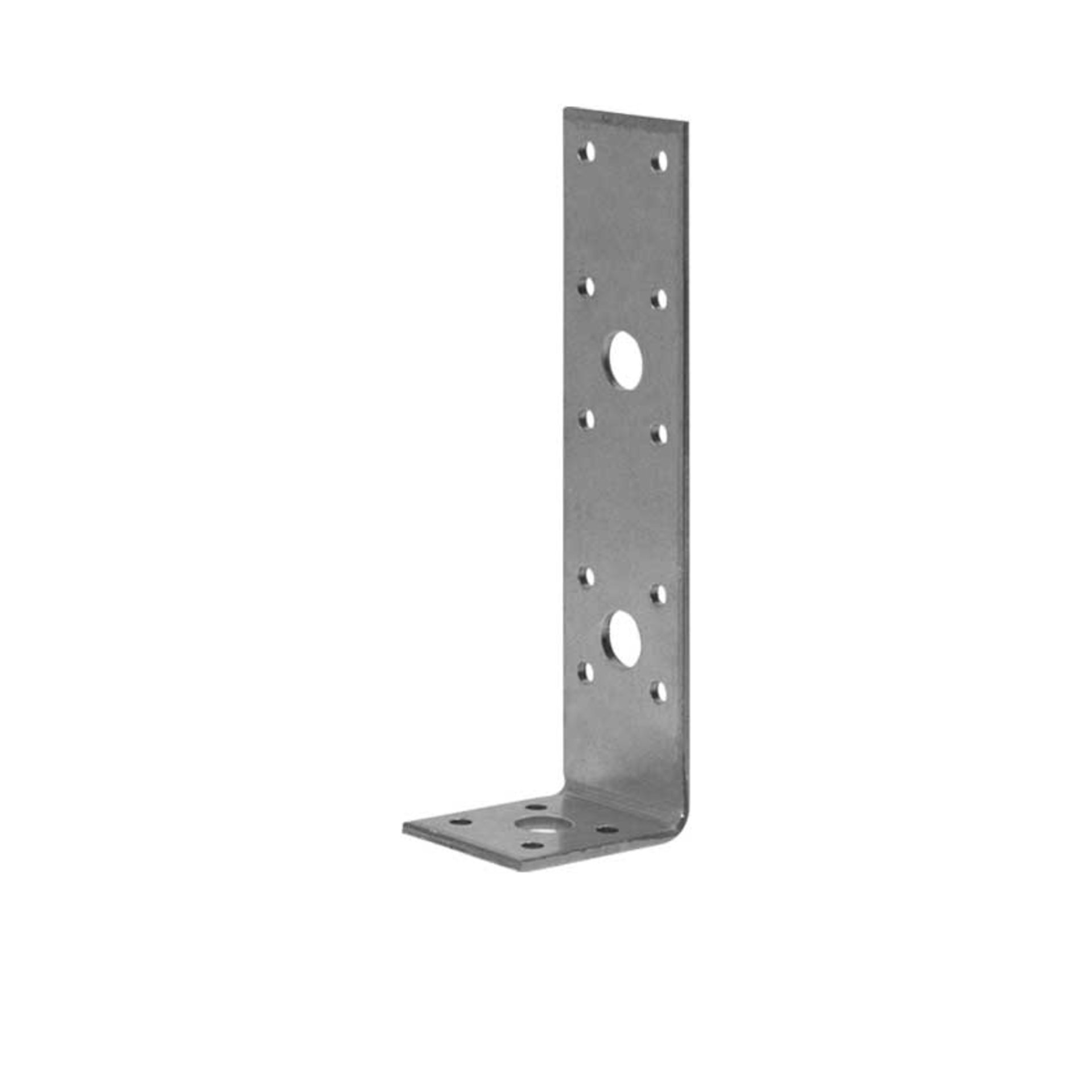

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

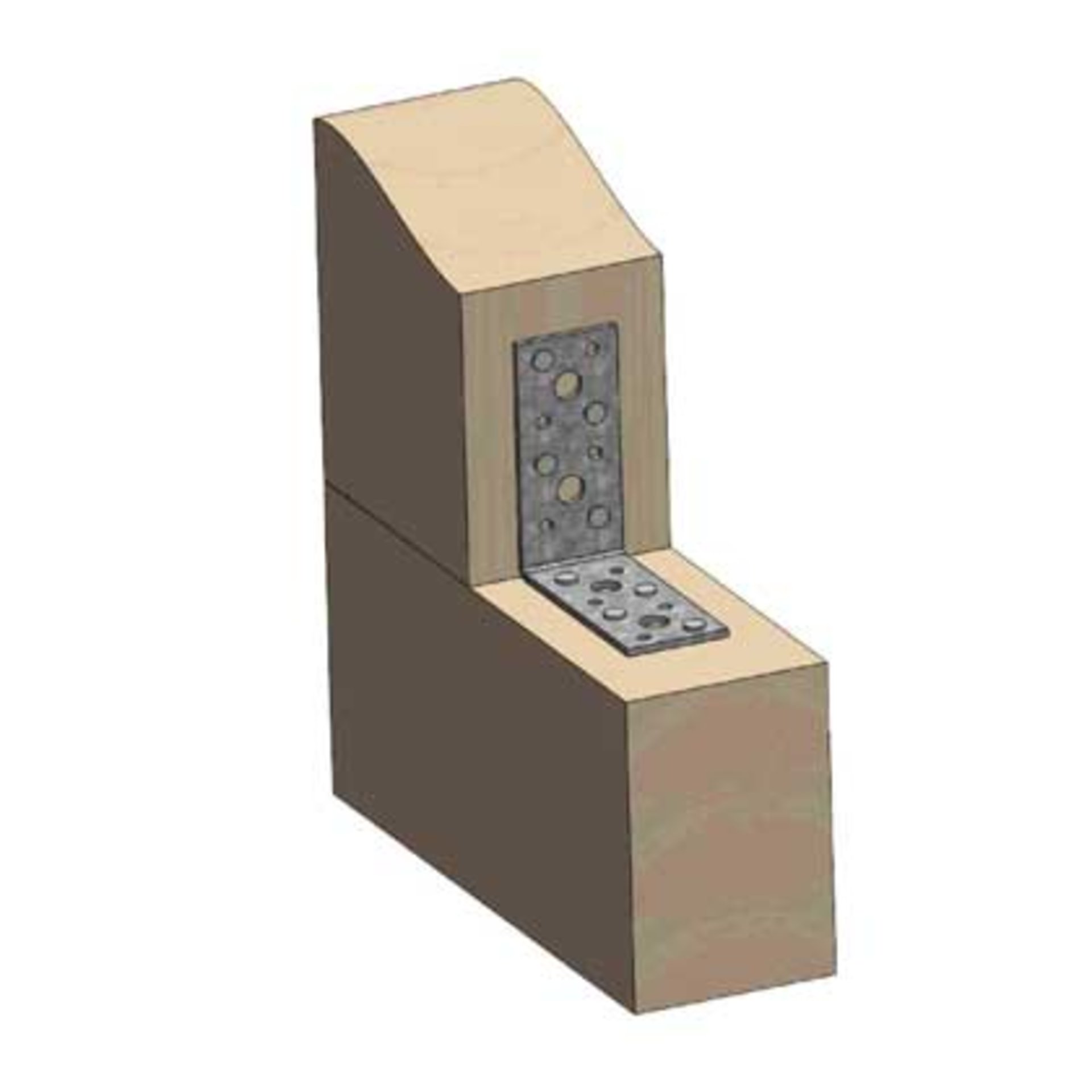

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
