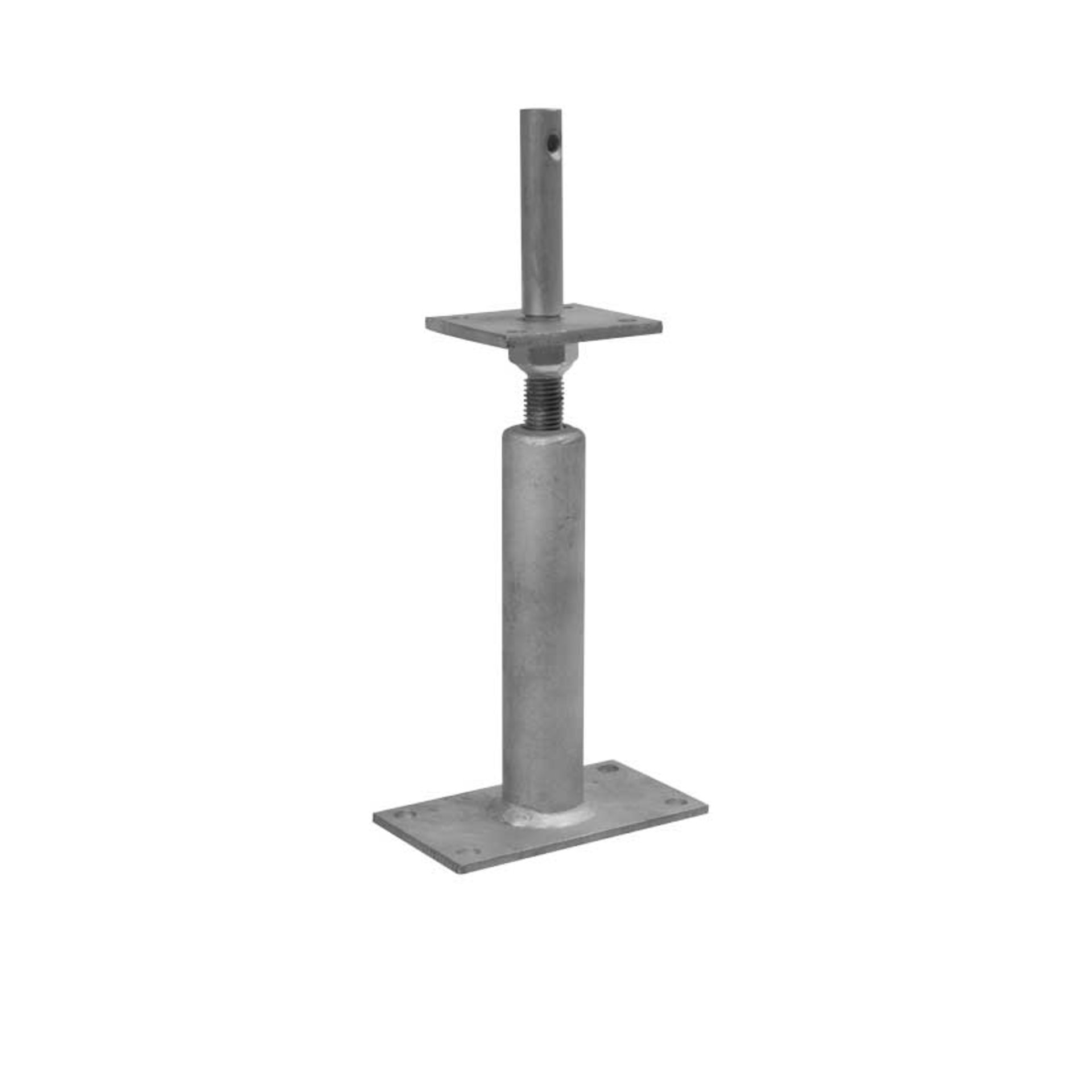

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger Typ I werden zur Befestigung in Leichtbautenwie z.B. Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung werden sie bevorzugt für anspruchsvolle Konstruktionen eingesetzt.Montage:Pfostenträger werden auf dem Beton mittels Dübel, Bolzen o.ä befestigt. Im Hirnholz wird eine Bohrung mit dem Durchmesser des Zapfens hergestellt. Danach wird der Zapfen eingeführt und mit einem Stabdübel verbunden.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt und gelbchromatiert. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.Auch nach dem Einbau höhenverstellbar!Grundhöhe 140 mm / max. Höhenverstellung 70 mm
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird auf der Bodenplatte verankert. Für die Montage wird der Zapfen des Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Feinjustierung.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.Die Verbindung auf den Beton erfolgt über Ankerbolzen.Stahlqualität:S 235 JR gemäß EN 10025:2004 Gewindestange: S 355 JO4Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 146170 mm höhenverstellbar!

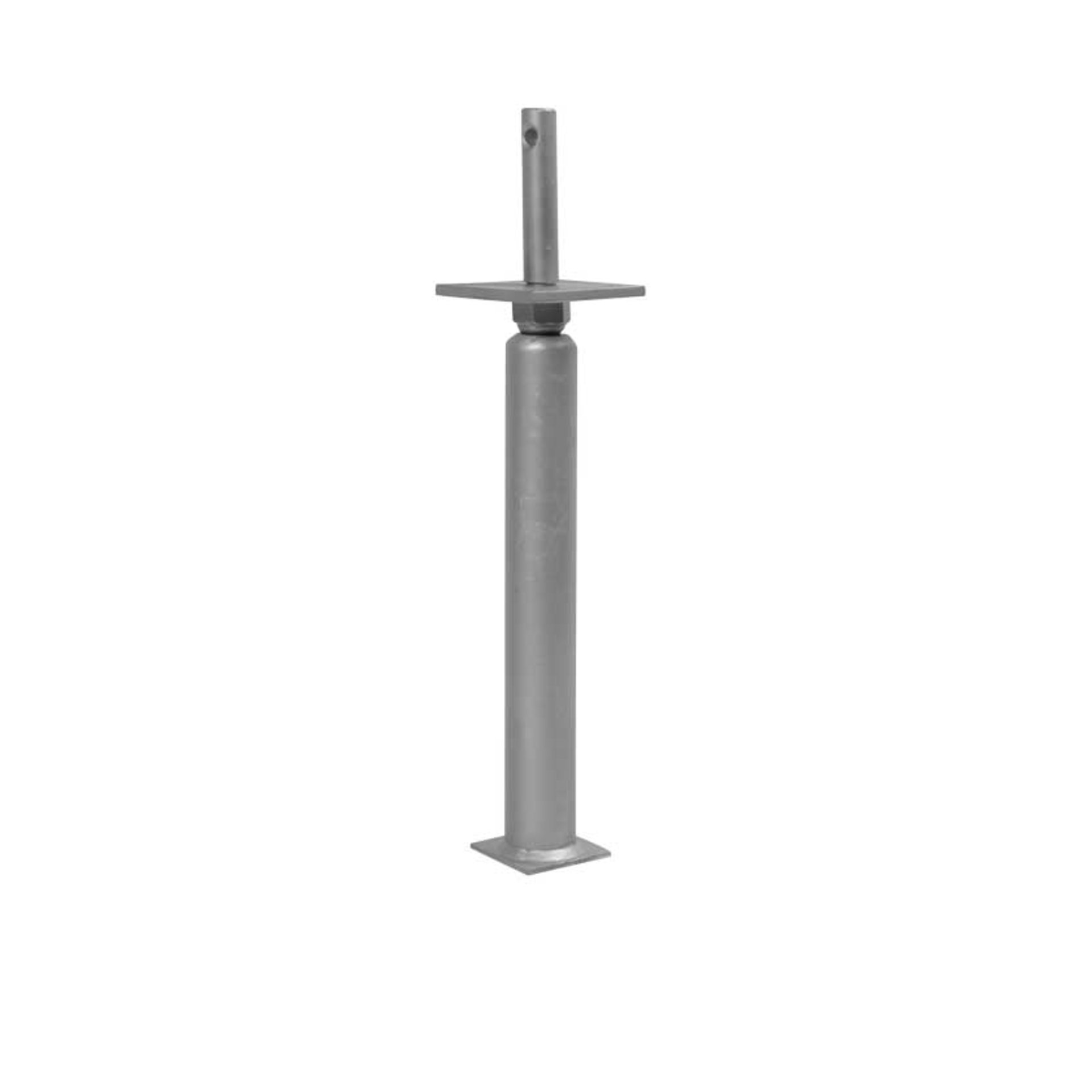

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 146170 mm höhenverstellbar!
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 146170 mm höhenverstellbar!

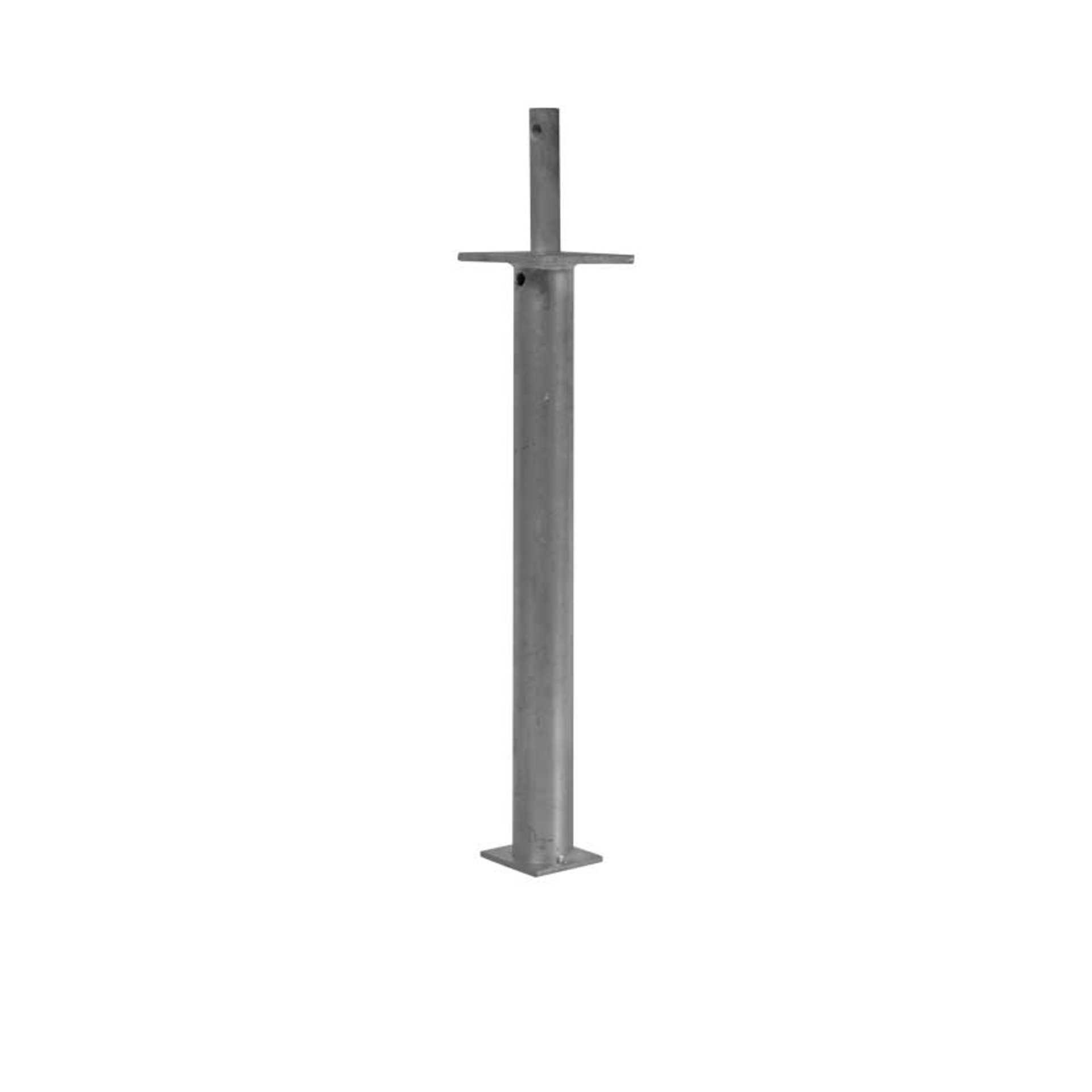

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 24 mm x 130 mm eingesetzt.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 24 mm x 130 mm eingesetzt.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461
