Mit Europäischer Technischer Zulassung(ETA-09/0132)Anwendung:Gutzeit-Betonflachstahlanker werden überwiegend zur zugfesten Verbindung von Stützen und Schwellen mit dem anstehen-den Beton eingesetzt. Dabei wird von einem verdrehungsfreien Lastangriff ausgegangen.Montage:Die Einbetonierungstiefe hängt von der Qualität des Betons und von der Belastung ab. Die Mindesttiefe sollte jedoch100 mm nicht unterschreiten. Der Beton sollte vor der Montage mindestens 3 Stunden aushärten. Zur Befestigung werden Kammnägel Ø 4,0 x 40, Tragfähigkeitsklasse 3/C mit einer profi lierten Länge von mindestens 31 mm eingesetzt.Die Befestigung im Beton erfolgt durch einen Bolzen bzw. durch Einbetonieren.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Anwendung:Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage:Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:Betonwinkel werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

Root|Holzverbinder|Winkelverbinder|GBR Winkelverbinder GBR Winkelverbinder

Anwendung:HE-Anker werden zur Verbindung von Holzbalken T-Trägern eingesetzt. (HE Bezeichnung für Holz & Eisen)Montage:Es müssen mindestens 2 HE-Anker pro Verbindung diagonal montiert werden. Die Verbindung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Beschlagsschrauben 5,0 x 35 (mindestens 3 Stück pro Verbindung). Alternativ können auch Bolzen M12 verwendet werden. Bei einer ungeraden Anzahl von Kammnägeln oder Schrauben sollten diese direkt in die Lochreihe über den Stahlträger eingebracht werden.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet.Montage:Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Anwendung:Profilanker werden zur Befestigung von Holzbalken an Profilleisten (Halfenschienen) eingesetzt.Montage:Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die mindest Holzbreite sollte 80 mm betragen.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

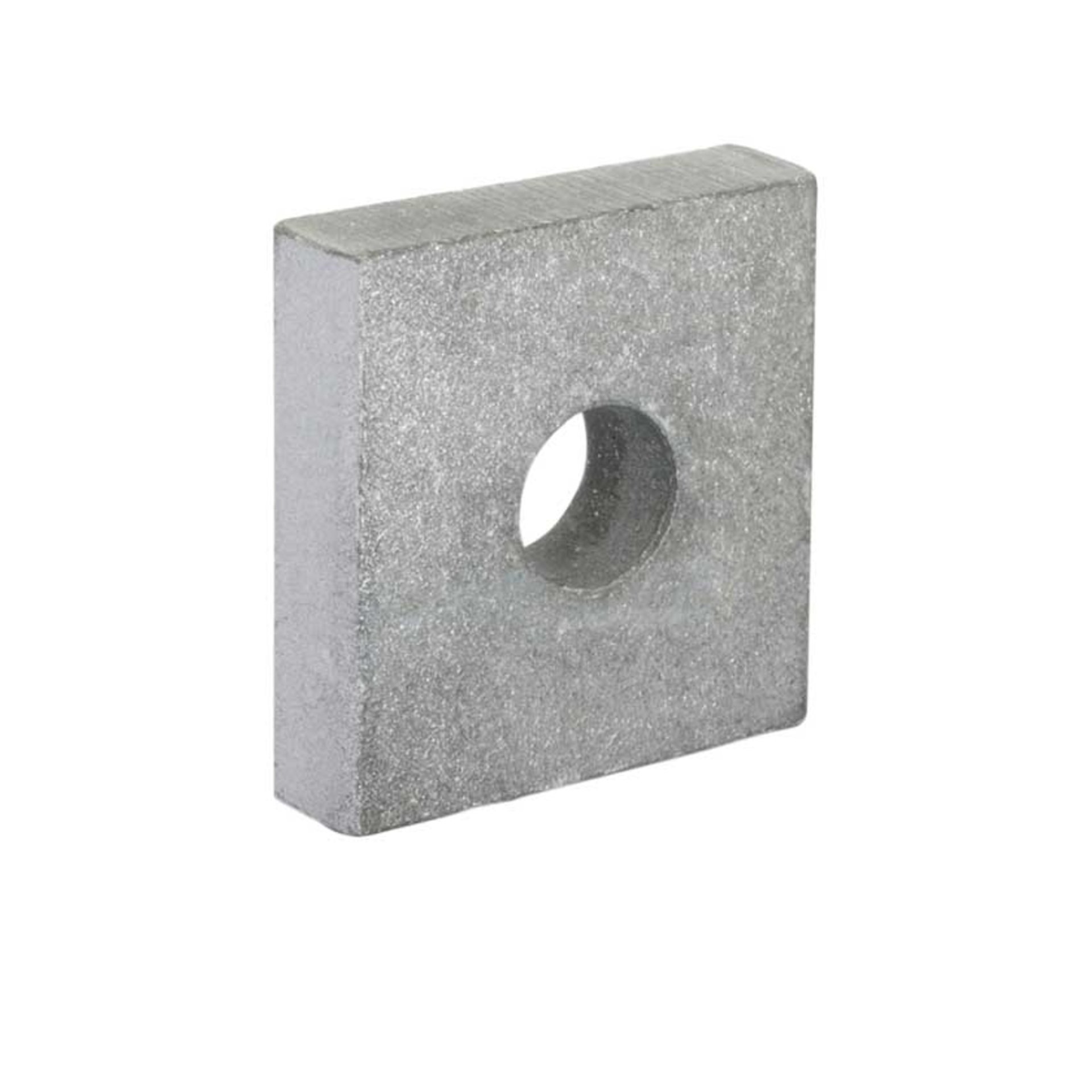

Anwendung:Werden eingesetzt als Fußplattenverstärkung für die Gutzeit-Betonflachstahlanker. Die Befestigung erfolgt mit Verbundankern oder Schwerlastankern.Stahlqualität:S 235 JR DIN EN gemäß 1002Korrosionsschutz:U-Scheiben werden nach der Bearbeitung rundum feuerverzinkt. Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461.

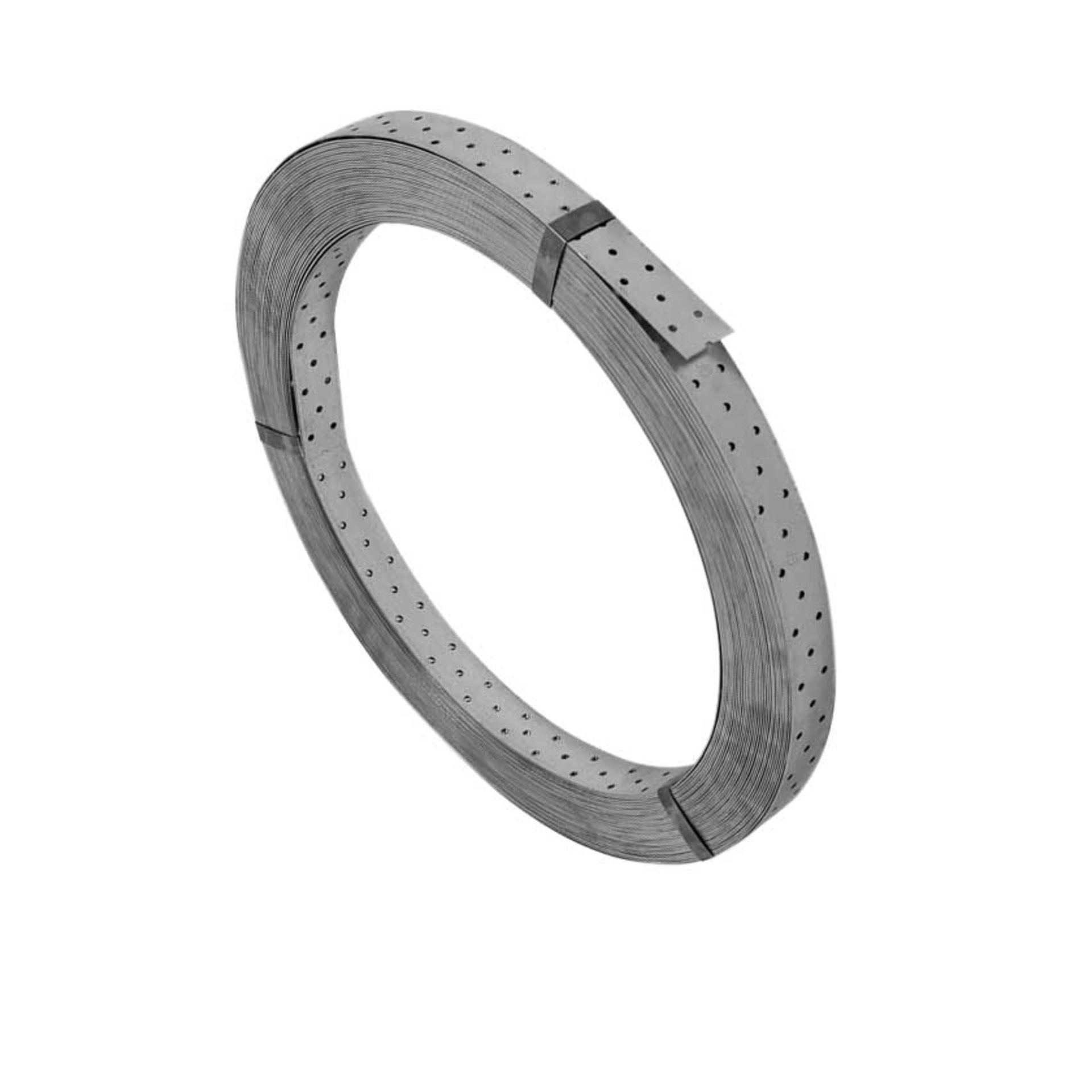

Anwendung:Windrispenbänder werden zur Aussteifung von Dachkonstruktionen eingesetzt und verleihen der Konstruktion eine gute Aussteifung. Sie können aber auch vielseitig für andere Verbindungen im Bau eingesetzt werden.Montage:Das Windrispenband wird mit Schrauben oder Nägeln an den Sparren befestigt. Sollten größere Kräfte aufgenommen werden müssen, so besteht die Möglichkeit, mehrere Bänder nebeneinander zu verbauen.Stahlqualität:1,5 mm: S 350 GD2,0 und 3,0 mm: S 250 GDKorrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

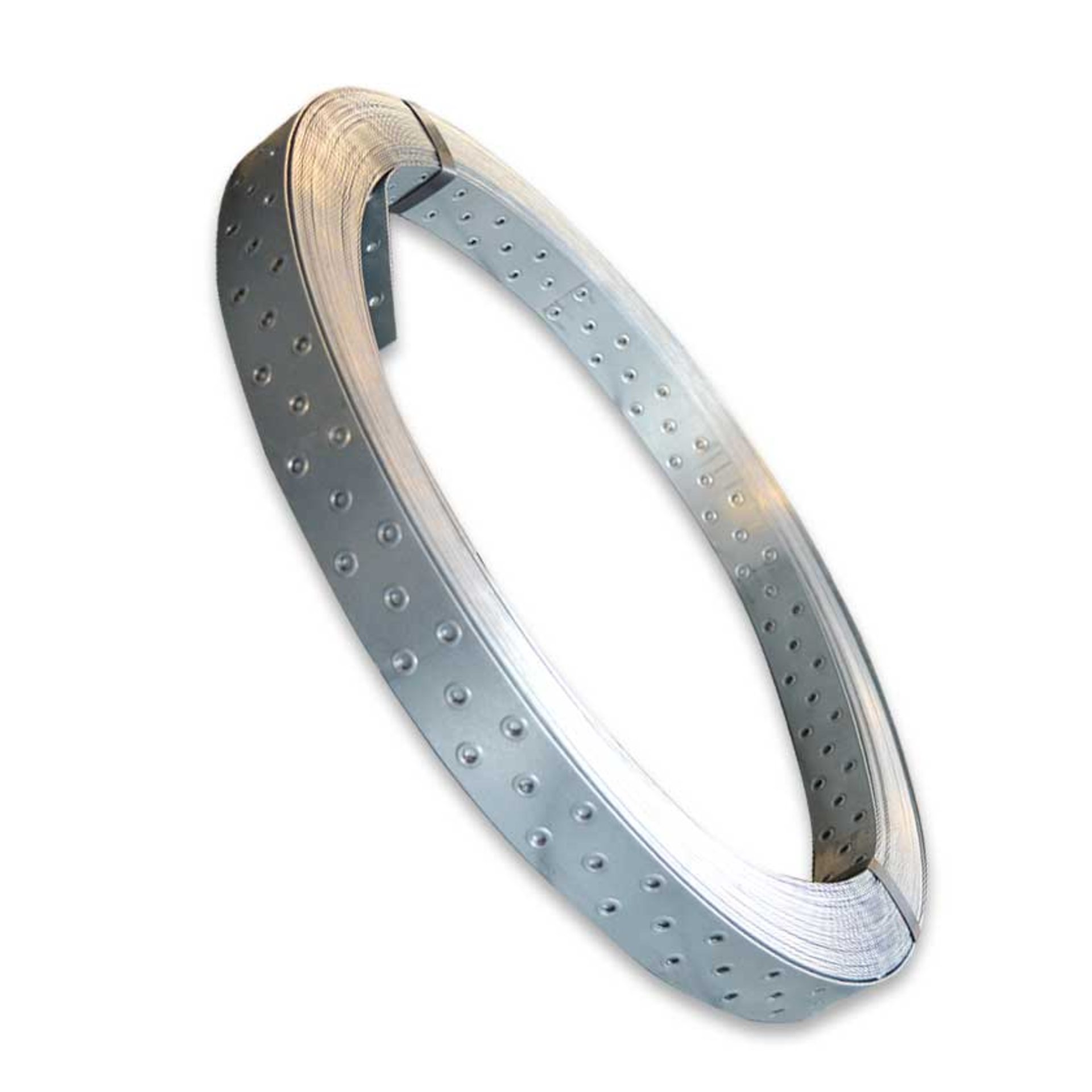

Anwendung:Unser neues „Ultra Light Windrispenband“ bietet ein zuverlässige Aussteifung von Dachkonstruktionen. Dank der speziellen Verformung rund um die Nagellöcher und der Verwendung einer hochfesten Stahlsorte erreicht es dieselbe Stabilität wie herkömmliche Bänder mit einer Dicke von 1,5 mm oder 2,0 mm und das bei deutlich reduziertem Gewicht. Windrispenbänder sorgen nicht nur für eine besonders robuste Aussteifung, sondern eignen sich auch vielseitig für andere Verbindungen im Bauwesen.Montage:Befestigen Sie das Band mithilfe von Kammnägeln oder Holzverbinderschrauben, die den baulichen Anforderungen entsprechen. Verwenden Sie an den Verbindungsstellen stets die empfohlenen Verbindungselemente für maximale Stabilität.Stahlqualität:S 550 GD +Z 275 gemäß DIN EN 10346 Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Die Gutzeit Winkelverbinder mit Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Durch den großen Verstärkungssteg erhält dieses Produkt eine hohe Stabilität und ist besonders geeignet für Anschlüsse, bei denen hohe Kräfte übertragen werden müssen.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Anschluss Träger/Winkelverbinder: Die Kammnägel sollten unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Anschluss Pfette/Winkelverbinder: Auslassen der unteren Nagellöcher. Anzahl und Länge der Kammnägel sind abhängig von der jeweiligen Belastung.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Die Gutzeit-Winkelverbinder ohne Steg bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Steg.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm.Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

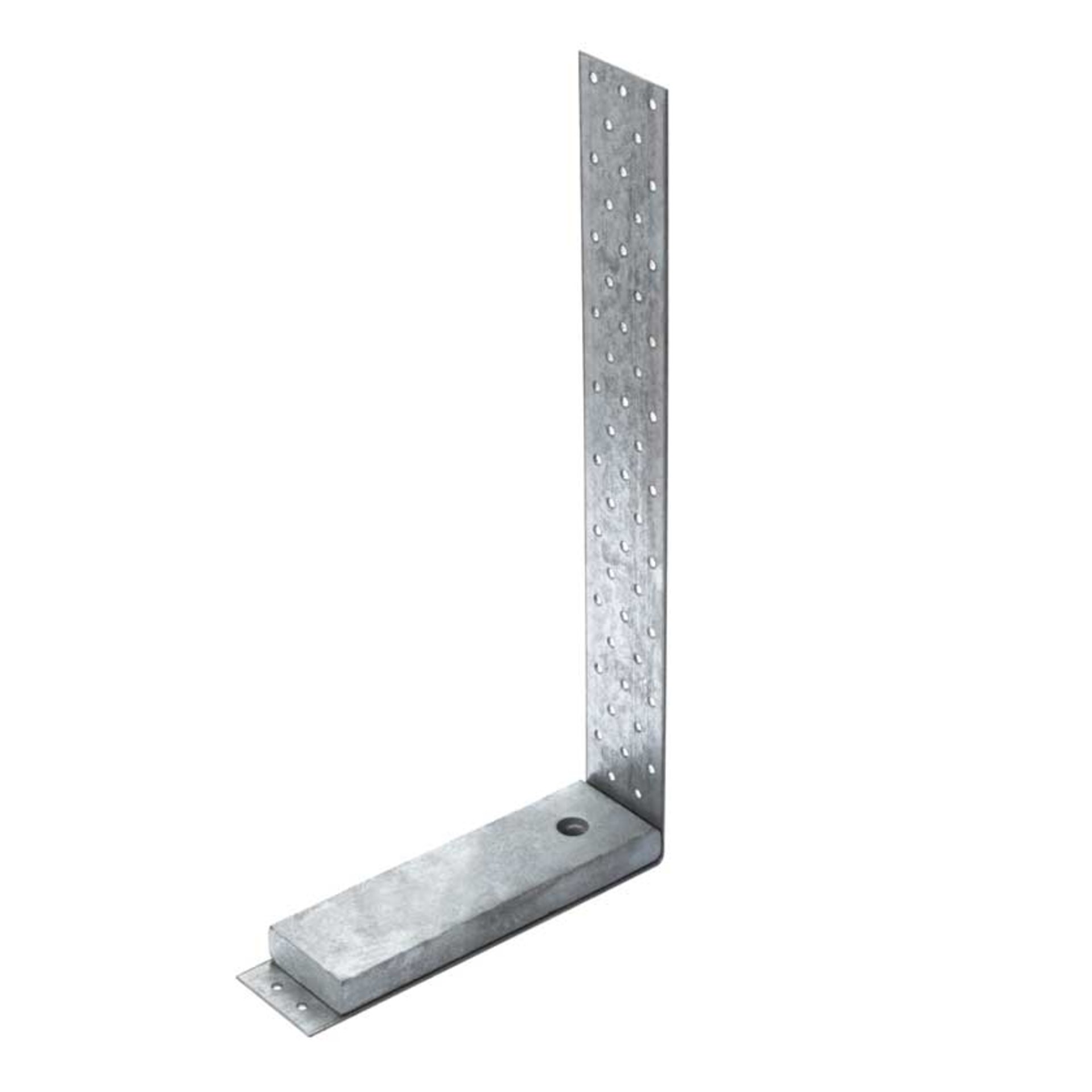

Anwendung:Zuganker werden eingesetzt für die Verbindungen von Holzbauteilen an eine Betonunterkonstruktion. Für die Verbindung an die Holzkonstruktion werden Kammnägel oder Schrauben eingesetzt, die Verbindung an die Betonplatte erfolgt mit Dübel oder Ankerbolzen.Stahlqualität:S 250 GD + 275 gemäß DIN EN 10346Unterlegplatte: S235 JR gemäß DIN EN 10025Korrosionsschutz:Zuganker: 275 g/m2 beidseitig, entspricht einer Zinkauflage von ca. 20 µmUnterlegplatte: rundum feuerverzinkt, Zinkauflage ca.55 µm gemäß DIN 1461
